產品詳細介紹◆ FS系列放電球隙測壓器結構

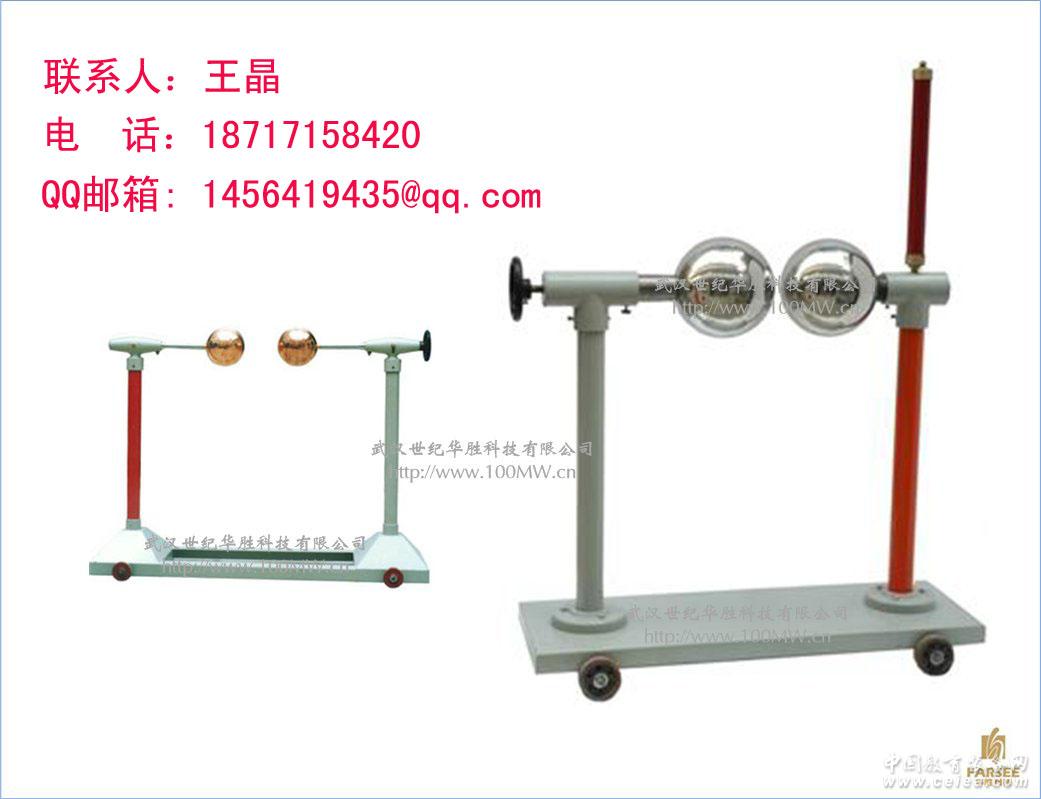

FS系列放電球隙測壓器(水平式)由活動動底座、絕緣支管、銅球、調節軸(標尺)、微調輪、水電阻等部件組成。
◆ FS系列放電球隙測壓器的使用
在作試驗時將球隙器和試品并聯，將球隙調整在60%試驗電壓。測定球隙放電時試驗電壓值(取3~4次平均值)，然后按同樣方法測定70%和80%試驗電壓表讀數。以此三點線值作一曲線(大多為一直線)，再延長此曲線(大多按正比例推算)至所需的試驗電壓高10~15%位置作為耐壓驗過程可能發生過電壓的放電保護電壓值。
◆ FS系列放電球隙測壓器技術參數
一球接地的球隙適用于交流電壓、負極性的雷電沖擊電壓和長波尾沖擊及兩種極性的直流電壓 kV（峰值）。
球隙距離(cm) 球直徑(cm)
5 6.25 10 12.5 15 25
0.20 8.0
0.25 9.6
0.30 11.2
0.40 14.3 14.2
0.50 17.4 17.2 16.8 16.8 16.8
0.60 20.4 20.2 19.9 19.9 19.9
0.70 23.4 23.7 23.0 23.0 23.0
0.80 26.3 26.2 26.0 26.0 26.0
0.90 29.2 29.1 28.9 28.9 28.9
1.0 32.0 31.9 31.7 31.7 31.7 31.7
1.2 37.6 37.5 37.4 37.4 37.4 37.4
1.4 42.9 42.9 42.9 42.9 42.9 42.9
1.5 45.5 45.5 45.5 45.5 45.5 45.5
1.6 48.1 48.1 48.1 48.1 48.1 48.1
1.8 53.0 53.5 53.5 53.5 53.5 53.5
2.0 57.5 56.5 59.0 59.0 59.0 59.0
2.2 61.5 63.0 64.5 64.5 64.5 64.5
2.4 65.5 67.5 69.5 70.0 70.0 70.0
2.6 (69.0) 72.0 74.5 75.0 75.5 75.5
2.8 (72.5) 76.0 79.5 80.0 80.5 81.0
3.0 (32.5) 79.5 84.5 85.0 85.5 86.5
3.5 (88.5) (87.5) 95.5 97.0 98.0 99.0
4.0 (95.0) 10.5 108 110 112
4.5 (101) 150 119 122 125
5.0 (107) 123 129 133 137
5.5 (131) 138 143 149
6.0 (138) 146 152 161
6.5 (144) (154) 161 173
7.0 (150) (161) 169 184
7.5 (155) (168) 177 195
8.0 (174) (185) 206
9.0 (185) (198) 226
10 (195) (209) 244
11 (219) 261
12 (229) 273
◆ 儀器別稱
“放電球隙測壓器”別稱：球隙保護器。
