產品型號：SFTL-1
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-09-19
關 注 度：1944
生產企業：上海甲央教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、 系統組成及特點

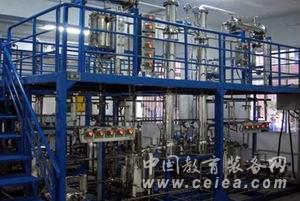

濕法脫硫工藝綜合實訓系統由工藝對象、儀控檢測、集散控制系統及配套軟硬件系統構成等部分組成。主要特點如下：
1、 工藝對象主要由系統框架、填料吸收塔、氣泵、緩沖罐、高壓閃蒸槽、低壓閃蒸槽、再生塔、冷凝器、換熱器、水冷器磁力循環驅動水泵、流量計、壓力變送器等裝置組成。
2、 控制系統由機籠單元、電源模塊、主控模塊、端子底座、功能模塊、典型低壓電氣控制器件等組成。配備上位計算機監控軟件。控制柜既負責控制和驅動設備層，也負責對現場反饋的信號數據進行采集與處理。
3、 采用實物加仿真軟件模擬控制NHD法脫硫工藝流程，不僅滿足氣體脫硫工藝的實訓教學，而且具有更強的實用性。
4、 對象除特殊部件外均采用不銹鋼等材料制作，所有不銹鋼設備焊接處均進行精細拋光處理，結構合理，工藝美觀。
5、 系統采用一體化結構，能夠通過上位計算機對對象進行模擬操作控制，配套部件的性能、規格等均密切結合實訓的需要，并配有詳盡的實訓指導書。
6、 整個系統具備強烈的工程化氣息，可讓學生了解吸收塔的水力學性能及測定傳質系數與氣體流量、液體流量的關系等填料塔傳質性能，能夠幫助操作者建立真正的工程化概念。
7、 本脫硫裝置應用了新技術NHD溶液脫硫法，NHD溶液主要成分為聚乙二醇二甲醚, 是一種多組分的配方溶劑。
8、 系統具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座，各種電源及儀表均有可靠的自保護功能。完善的安全保護體系，動力設備漏電保護設計。
9、 主塔材質采用無機化工玻璃管，可以觀察塔內的液體流動狀況。
10、結構上采用液封裝置，以控制塔內液位，防止氣體泄漏。
二、 系統功能與訓練目標
1) 能夠?qū)嵱枤怏w脫硫設備的拆裝。
2) 實訓換熱器的結構及使用等，讓學生了解換熱器在整個系統中的作用等。
3) 能夠讓學生理解NHD溶液脫硫工藝，對其原理有一定的認識。
4) 實訓各種分離器的使用，掌握其工作原理和內部結構。
5) 能夠進行開、停車的操作，讓學生認識填料吸收塔的基本結構及流程。
6) 配置多種檢測傳感裝置，讓學生熟悉檢測儀表的使用，掌握各種不同檢測傳感裝置的適用范圍、效果對比、功能參數等。
7) 讓學生認識DCS系統的組成結構，進行DCS系統的軟硬件組態操作。
8) 具有形象完整的工藝流程模型，能夠清晰地模擬NHD溶液脫硫的全過程。
9) 能夠用組態軟件對各變量進行采集，對各類可寫參數進行操作，修改程序算法，觀察動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等。
|
|
