產品型號：STF
產品代碼：
產品價格：5500
計量單位：臺
折 扣 率： 0
最后更新：2016-01-15
關 注 度：3582
生產企業：陜西上太自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

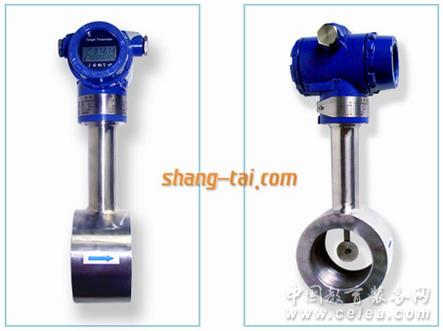

產品詳細介紹 STF系列低溫型液氮流量計/液氧流量計采用先進電容力傳感器，低溫介質、液化氣體，特殊的低溫結構傳感器具有溫漂小、計量準確、性能可靠的特點，最低可測介質溫度可達-200°C
【流量計產品原理】
STF系列智能液氮流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力(kg)
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度(kg/m3)
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
STF系列智能低溫型流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
【低溫型流量計產品參數】
產品名稱 液氮流量計，液氧流量計
適用介質 液氮、液氧、液化氣體的流量計量
管徑(DN) DN10～DN300mm至更大
公稱壓力 0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力)
工況溫度 -200～+80℃
測量精度 ±1.5%FS
量程范圍 1:8
殼體材質 不銹鋼；
供電方式 內置3.6VDC鋰電池(可用兩年)；外供24VDC；
輸出信號 4～20mA二線制；脈沖0～1000HZ；RS485
防護等級 IP65；IP67
防爆標志 本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示 累積流量；瞬時流量；滿量程百分比；故障自檢
連接方式 對夾式(DN15-300mm)；插入式(DN100- DN300mm至更大)。
安裝要求 可水平、垂直安裝；前后直管道應滿足前10D后5D(D為公稱通徑)
特殊連接 螺紋式(需特殊連接定貨時請說明)
【低溫型液氮流量計產品特點】
◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。
【低溫型液氧流量計安裝注意事項】
不允許直接在液氧流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
◆液氮流量計因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆液氮流量計殼體必須可靠接地，若無接地條件應向廠方說明；
【生產能力】年產一萬套
【公司網站】www.styb.cn
【銷售熱線】029-84211211，13759878187
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。 |
|
