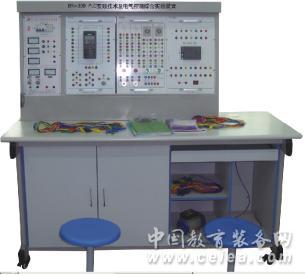

KBE-309 PLC、變頻技術及電氣控制綜合實驗
|
 |
產品型號：KBE-309
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-24
關 注 度：3226
生產企業：浙江康貝爾教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹KBE-309 PLC、變頻技術及電氣控制綜合實驗裝置
概述：
本裝置集電氣控制、可編程控制器（PLC）、變頻調速器于一體，單元掛箱組合設計，結構合理，功能齊全，實驗方便。整套設備硬件、軟件配置齊全，每個機種都可以單獨進行實驗操作訓練，也可以進行可編程控制器（PLC）、變頻調速器的組合功能應用實驗，使學生全面地，系統地掌握可編程控制器（PLC）、變頻調速器的結構原理、組合配置、綜合應用、安裝操作及檢測維護。該設備對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越，是各大中專院校實驗室建設的最佳選擇。
主要特點：
1、三相四線制（或三相五線制）電源輸入，總電源由漏電保 護開關控制，設有三相陶瓷熔斷器。
2、控制屏電源由急停按鈕進行急�？刂啤�
3、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，切斷總電源，確保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
5、實驗連接線采用封閉護套結構，使用安全、可靠，防觸電。
器材配置
PLC實驗模塊一：配有液體混合裝置、自動售貨機系統、自動沖壓系統、電動機正反轉控制等模擬實驗電路。
PLC實驗模塊二：配有十字路口交通燈、水塔水位、天塔之光、自動送料裝車等模擬實驗電路。�；局噶罹毩暋ED數碼顯示、裝配流水線郵件分揀、4層電梯控制
PLC實驗模塊三：配有自動成型系統、洗衣機控制系統、電鍍控制系統、電梯等實驗電路
PLC可編程序控制器主機掛箱：配備配備采用西門子公司的40點S7-226繼電器型可編程控制器，將全部接線端子引出到面板上的安全插座，方便實驗連線�？蛇M行組態棒圖網絡教學：采用MCGS工控組態軟件，打開軟件編輯環境，任何實訓都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
變頻器掛箱:采用西門子公司MM420 0.4KW/380V三相變頻器，電壓三相交流380V供電，頻率控制范圍0.2Hz～400Hz，內置EMC濾波器，輸出功率0.4kW。集成RS485通訊接口，正泫波PWM方式（具有V/F控制、矢量控制、無傳感器矢量速度/轉矩控制）等工作模式；能實現速度定位和動態顯示功能，具備輸入缺相、電壓不足、過電壓斷路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能
繼電控制實驗掛箱一
配備交流接觸器2只帶通電指示，熱繼電器1只，時間繼電器2只帶通電指示，控制按鈕4只。行程天關2只。
三相異步電動機：180W/380V，鋁合金外殼。
實驗器材配置
1、實驗桌一張，采用鋼木結構，外形美觀大方
2、實驗臺：設有各種電源及漏電保護裝置。
3、PLC主機實驗掛箱（采用西門子公司的40點S7-226繼電器型主機)
4、PLC模擬實驗電路掛箱一
5、PLC模擬實驗電路掛箱二
6、PLC模擬實驗電路掛箱三
7、變頻器實驗掛箱（采用西門子公司0.4KW/380V三相變頻器）
8、電氣控制實驗掛箱一
9、交流三相異頻電動機（180W/鋁合金外殼） |
|
