產品詳細介紹2.1、功能介紹
HD720PH微型高清無線圖像實時傳輸系統是公司生產的新一代經濟型圖像實時傳輸系統。采用當前領先的COFDM調制技術，相對窄帶的空中頻率占用（6MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視）的情況下，高速運動拍攝并實時傳輸高質量圖像。特別適合于復雜環境下使用；微型體積小，煙盒般大小，重量僅有130g，易于攜帶，常用于近距離無線圖像傳輸、空中中遠距離無線圖像傳輸用途。如特殊傳輸：可用于輕型無人機、超輕型無人機、旋翼機、微型無人機、無人潛航艇、無人船、無人車、飛艇、靶機、無人動力傘、無人艇、無人駕駛器等采集拍攝；如常規地面傳輸：可用于近距離有遮擋物非視距作業或空曠可視作業等無線視頻、圖像傳輸。運用高效壓縮H.264新數字視頻編碼標準，清晰度達到全高清HD720P畫質，分辨率達到（1280*720）；優化編碼算法使其系統延時達到250ms；支持數字接口HDMI輸入，具有畫質細膩、成色優秀、豐富的顏色調控能力等高清畫質特點。
2.1.1、應用范圍
主應用于廣電轉播、廣電直播：廣播領域、體育轉播、社會新聞、空中實況、演播室、登山探險等方面。可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等；適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。
2.1.2、產品特性
微型體積超小，延時小，易于攜帶；操作簡單，節省時間；輕松實現近距離非視距的無線圖像傳輸；此款產品應用領域較廣；適合對重量有嚴格要求的部門機構，僅有130g；是高清代替標清的里程碑產品。采用高效壓縮H.264新數字視頻編碼標準，清晰度達到高清HD720P畫質，分辨率達到（1280*720）。
2.1.3、COFDM抗電磁干擾性能
對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠導致整個通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸的低誤碼率。
2.1.4、COFDM抗多徑衰落性能
可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因為多徑傳輸而出現頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統總的誤碼率性能要好得多。
2.1.5、微型設備應用形式
適用于現場～車、現場～房間。由于設備體積小、重量輕可進行現場偽裝、密訪取證、空中作業圖傳、無人機上無線圖像傳輸。
2.1.6、產品優勢
極短的編碼延時，系統延時250毫秒
重量僅有130g
視頻丟失告警提示功能
設備自帶3頻段信道切換功能
接收機自帶信號指示燈
接收機自帶標準廣電三角架固定孔位
數字HDMI高清接口
分辨率達到：高清HD720P畫質（1280*720）
加強散熱功能、降低整機功耗
高效壓縮H.264數字視頻編碼標準
高速移動及多徑干擾下可穩定傳輸圖像、語音
強大的NLOS非視距傳輸能力
發射功率：400mW
體積小，重量輕，易于攜帶安裝
2.2、技術指標

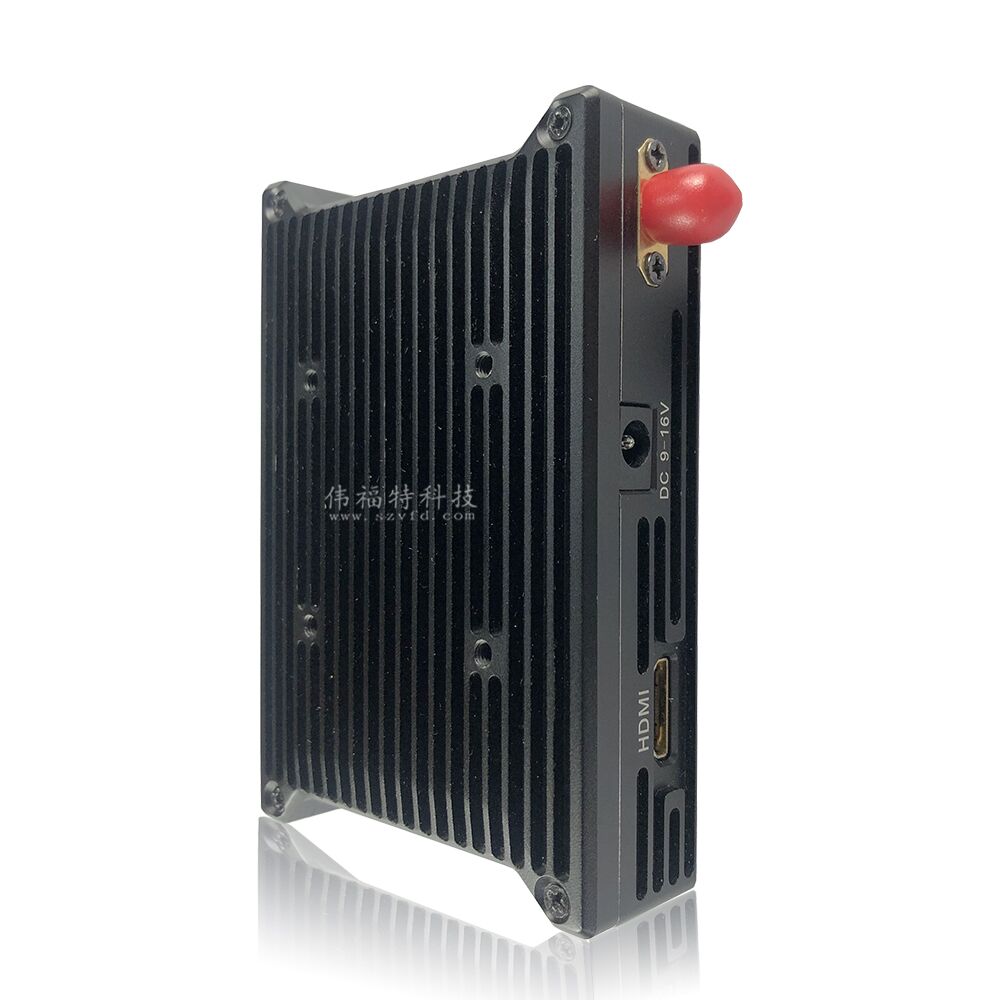

2.2.1、發射機
射頻調制部分
工作頻段： 300MHz～800MHz 頻率可訂制
輸出功率： 400mW
調制方式： COFDM
信道帶寬： 6MHz
糾錯方式： 1/2，2/3，3/4，5/6，7/8
保護間隔： 1/32，1/16，1/8，1/4
系統部分
符合H.264技術標準
碼流： 2Mbps～8Mbps
系統延時： 250ms
傳輸距離： 地面視距：1～2公里；空對地：2～7公里；非視距：200～500米
使用方式： 便攜、航拍、短距離非視距圖傳
音視頻部分
壓縮格式： H.264
音視頻輸入： 數字HDMI（Mini-HDMI）高清接口
圖像清晰度： HD720P（1280*720）
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
音、視頻輸入物理接口： 數字HDMI(Mini-HDMI母座)
其它部分
外接供電： DC 9～16V
指示燈： 視頻源顯示、頻段信道顯示
固定： 底部設有4個固定孔位
機身顏色： 純黑色
外形尺寸： 89*62*22mm(L×W×H)
重量： 130g
2.2.2、接收機
射頻解調部分
接收頻率： 300MHz～800MHz 頻率可訂制
解調技術： COFDM
信道帶寬： 6MHz
接收靈敏度： ≤-98dBm @ 6MHz
信號指示： 接收信號燈顯示
系統部分
接收極化： 垂直極化
音視頻部分
解壓格式： H.264
音視頻輸出： 數字HDMI
圖像清晰度： HD720P（1280*720）
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
告警輸出： 前端視頻丟失，接收圖像提示丟失
視頻輸出物理接口： HDMI標準接口
音頻輸出物理接口： HDMI標準接口
其它部分
自帶重啟復位鍵
自帶信道切換鍵
自帶信道查詢鍵
固定： 底部設有4個固定孔位
具有標準廣電三角架固定孔位
外接供電： DC9～16V
外形尺寸： 108*88*21mm
重量： 170g |
|
