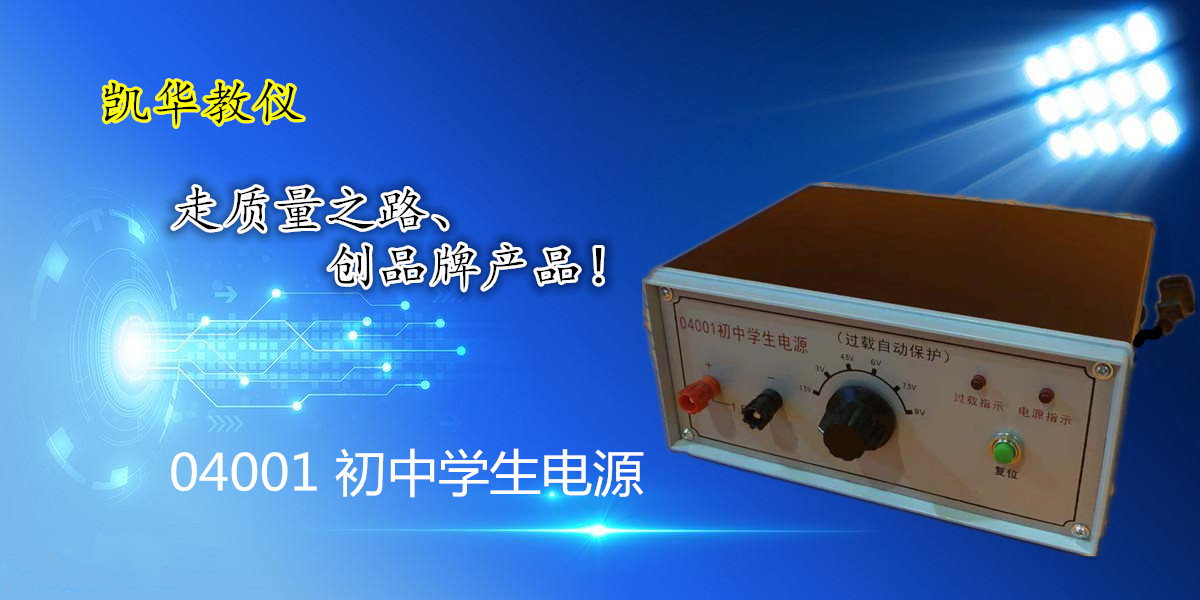

04001初中學生電源使用說明書

一、概述

   本系列電源采用先進的集成電路生產的綠色環保電源。具有輕便耐用、效率高等優點。輸出電壓穩定性高，并帶有過載、短路保護功能，能提供穩壓直流多檔輸出。嚴格按照JY 0361－1999《教學電源》標準生產。

二、工作使用條件

1、工作環境條件：

  溫度0～40℃，相對濕度不大于90%（40℃）

  交流198～242V，50HZ±2.5HZ

三、技術性能

1、標準電壓：1.5V～9V，每1.5V一檔，共6檔。

2、額定工作電流：1.5A.

3、空載電壓偏調：±（1%U標+0.1v)

4、電壓穩定性：輸出電壓在198～242V間變化，在滿載時各檔輸出電壓變化量大于1%U標+0.1V。

5、負載穩定性：輸入電壓保持220v不變，負載電流在0至滿載額定電流范圍內變化，各檔輸出電壓變化不大于（1%U標+0.1v)

6、紋波電壓：電源電壓保持220V，滿載時各檔紋波電壓不大于3mv（有效值）

7、過載保護：輸出電流在額定電流的1.05～1.5倍間自動關斷輸出。

8、短路保護：當輸出電路短路是，儀器自動關斷電壓輸出。

四、使用方法

 1、將本儀器的插頭插入220v的市電電源插座，按“開”鍵，此時電源接通，指示燈亮。按“關”則切斷輸出電流電壓。

2、負載的接入：

  先調好所需要的直流電壓值，在將負載接入面板上的穩壓輸出接線柱上。

3、本儀器具有自動過載保護功能，負載電流在額定電流的1.05～1.5倍時，就會自動關斷電壓輸出，輸出指示燈熄滅。此時先關斷電源，在減輕負載或排除故障，使工作電流保持在額定電流以內。關斷電源3秒后（電路解除保護所需時間），重新起動電源，儀器即可恢復正常工作。

4、儀器使用完成后，應將電壓調到最小輸出值，關斷電源，電源指示燈熄滅，此時從市電插座上拔掉電源插頭。

五、保養與維修

  儀器應放置于干燥的環境中，工作場地應通風良好，且無腐蝕性氣體。本產品用0.5A的保險管，若儀器出現故障，應由專業技術人員維修。

六、裝箱清單

  1、主機------------------- 1臺;   2、說明書---------------- 1份;

 3、合格證--------------- 1份
