產品型號：振動臺
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2015-05-24
關 注 度：2618
生產企業：寶雞偉隆機械設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

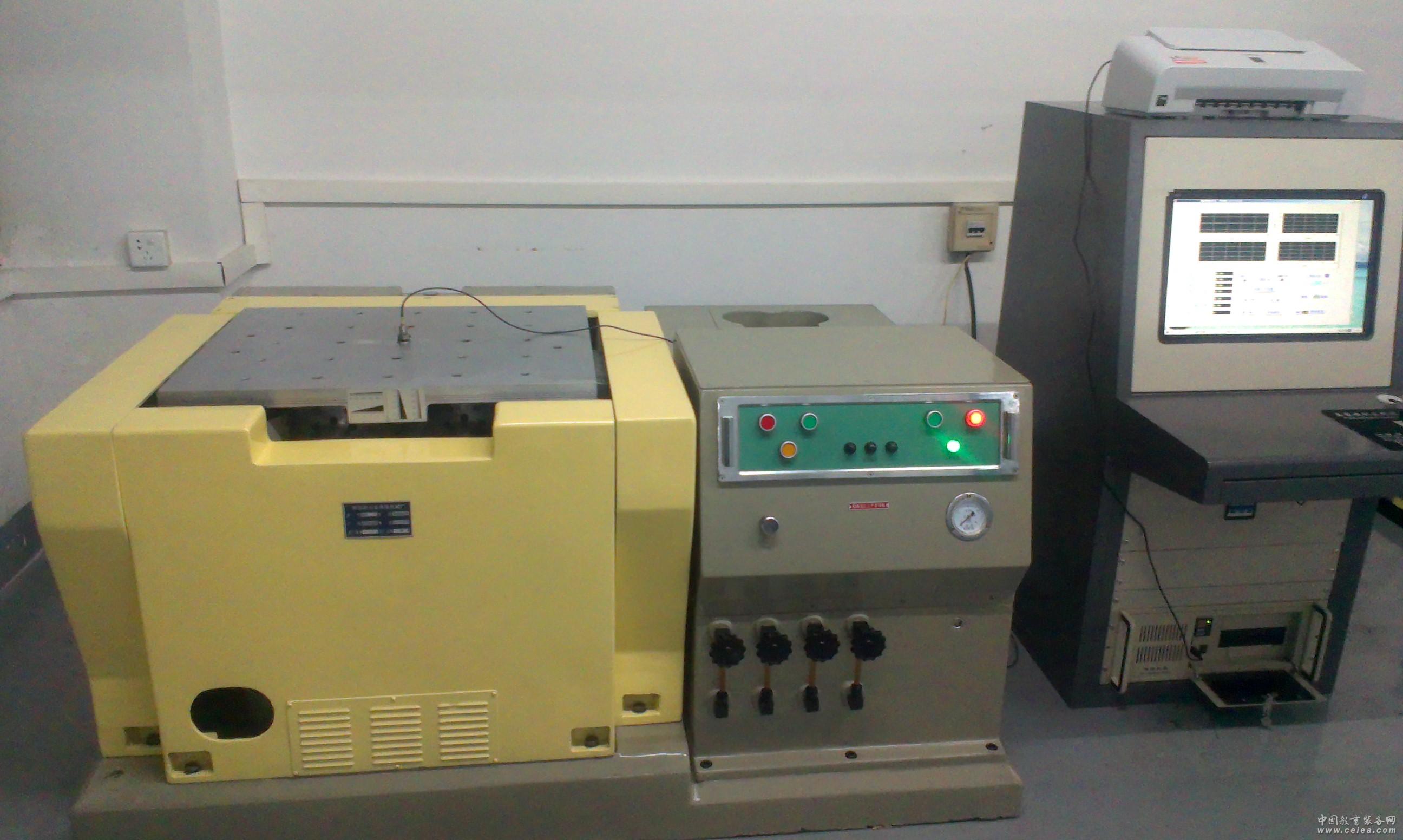

產品詳細介紹 機械液壓振動臺是用于電工電子產品及其它工業產品如車輛整車部件、散熱器、暖風機、消音器等作正弦振動試驗的環境試驗設備,高強度鑄鋁工作臺，推力大，可實現在同一工作臺面上分別進行垂直和水平正弦振動。它能滿足響應檢查、定頻振動、掃頻振動等各種試驗方法的要求,模擬產品在使用、運輸和存放過程中可能經受到振動時的效應,考核產品結構的完好性和環境適應性,對整機試驗更為適宜。本設備滿足GB2423.10-81振動<<正弦>>試驗方法及IEC等有關標準規定的對振動試驗臺的要求。本設備也可作為振動工藝裝備用于生產流程之中。可連續不停機調幅,由于采取空汽彈簧隔振措施，故放在平整的地面即可，噪音甚小。
本試驗臺與變頻器控制的簡易型振動臺的區別：
1、 本振動臺采用高強度一體化鑄鋁工作臺面，四組激振器同步振動，保證了振動時工作臺面的最佳均勻度，完全真正滿足計量標準的失真度、均勻度和橫向指標。
2、 本振動臺振動幅度（位移）靠液壓活塞無級調節，在任何頻率下，都可任意調節，頻率和振幅可單獨調節，互不影響.
3、 本振動臺的振動頻率、加速度、振幅數據和波形 由加速度傳感器等閉環系統精確測量并實時顯示，數據準確。
4、 工作時可不停機隨意無級調節振動幅度。
功能與特點
1． 控制系統以工業控制計算機為基礎,WIN2000為操作平臺,集成了機械振動臺使用中可用到本測控系統集成了機械振動臺使用中可用到的儀器儀表,如電荷放大器、振動測試儀、頻率計、示波器、頻譜分析儀、電平記錄儀、定時器、計數器等。以人機對話方式圓滿完成各項試驗，可設定振動頻率、時間、振動次數、循環次數，進行定頻、定時、自動掃頻實驗。
2． 自動搜索共振頻率，實時顯示搜索曲線、以畫面形式實時顯示動態振動波形、頻譜圖,振級曲線即頻率—時間,加速度—時間，位移—時間曲線，以數值形式顯示頻率、加速度、速度、位移等。
3． 定頻、定時、定振動次數、自動掃頻實驗，無需人工值守，到設定振動次數或設定循環次數后自動停機，且自動的以試驗報告表格的方式存儲或打印測試數據和波形,避免了人工記錄可能的筆誤,提高了試驗判據的可靠性、公正性。實現了試驗的計算機智能化管理。
主要技術數據:
型號
參數
ZDPT1－40
ZDPT1－50
ZDPT1－100
ZDPT1－250
ZDPT1－500
最大載荷（Kg）
40KG
50KG
100KG
250KG
500KG
工作頻率范圍（Hz）
5～100
5～80
5～80
5～80
5～80
掃頻范圍（Hz）
5～80
5～60
5～60
5～60
5～60
最大加速度（m/s2）滿載
200
200
100
50
30
最大位移p～p（mm）
10
10
工作太面尺寸
670X550
670X550
810×650
1200X1000
1200X1000
振動方向
垂直
垂直+水平
試驗臺外形尺寸
1600X1100X795
1600X1100X800
1740X1100X795
1450X1550X900
1450X1550X900
消耗功率（KVA）
5KW
5KW
9KW
臺體重量（Kg）
1500
1800
2500
2800
電源電壓（V）
380V
工作環境
溫度0～40℃，濕度≤80%（不結露）
滿足標準
GB2423 GJB150 |
|
