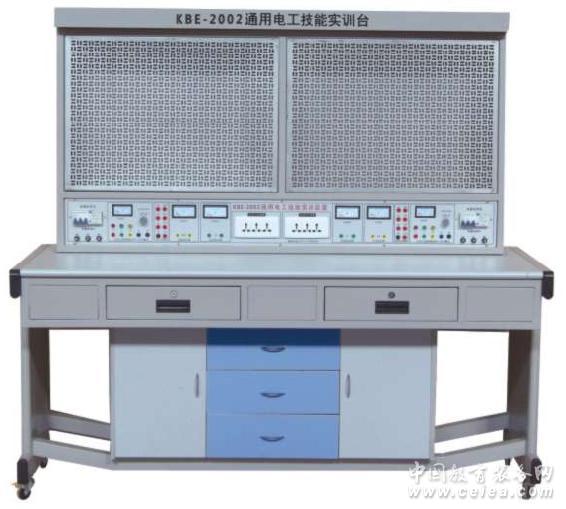

產品詳細介紹KBE-2002電工實訓考核裝置（單面雙組、網孔板型）
相關產品
KBE-2002B電工技能實訓考核裝置
一、概述
KBE-2002電工考核實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有不銹鋼實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要。，是各大中專院校職業院校實驗實訓室建設的最佳選擇。
二、技術指標及要求:
1、外型尺寸：155 x 70 x 160 cm3
鐵質噴塑結構，防火板面板。下面設有抽屜和柜子用于存放工具和元器件。裝有四個萬向調節轉動輪子，并裝有剎車系統。
2、工作電源：交流三相四線380±5% 50HZ
3、輸入功率：<1.5KVA
電源：
4、輸出交流電源：三相四線380V、單相220V，電壓電流表指示。
5、人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。
7、低壓交流電源:3V、6V、9V、12V、18V、24V、36V；并可輸出雙3V、6V、9V、12V、18V。
8、電源插座：提供三個多功能電源插座。
9、測量儀表:指針式交流450V電壓表一只；指針式交流電流表3A一只。
10、網孔板（不銹鋼兩塊）：規格：60*70CM。
三、實驗器材配置（每臺配2套）
配置清單
序號 名稱 數量
1 實訓網板 1塊
2 凳子 1只
3 實驗導線 1套
4 使用說明書 1本
5 交流接觸器及座 4
6 時間繼電器及座 2
7 熱繼電器及座 2
8 變壓器 1
9 電阻 4
10 按鈕開關盒 3
11 端子排 10
12 電容 1
13 日光燈管 1
14 日光燈座 1
15 啟輝器及啟輝器座 1
16 鎮流器 1
17 燈座 2
18 墻壁開關及倒順開關 6
19 白熾燈泡 2
20 尖嘴鉗 1
21 剝線鉗 1
22 斜口鉗 1
23 螺絲刀 4
24 剪刀 1
25 180瓦三相異步電動機 1
26 單相電容式電動機 1
27 數字萬用表 1
28 低壓斷路器 1
29 螺旋式保險絲 2
30 直播式保險絲 2
31 C端子導軌 1
32 行程開關LXg—001 2
33 行程開關LXg—222 2
四、實訓項目
1、照明電路安裝
2、日光燈電路安裝
3、單相電度表安裝
4、聲光控路燈電路安裝
5、觸摸延時路燈電路安裝
6、雙控樓梯燈電路安裝
7、電網過電流自動切換備用電源連接
8、接觸器點動與連續轉動電路連接
9、按鈕聯鎖的正、反轉控制電路連接
10、接觸器聯鎖電動機正、反轉電路連接
11、接觸器和按鈕雙重聯鎖、反轉控制
12、電動機定子繞組串聯電阻啟動控制電路
13、按鈕切換的Y/△啟動按鈕控制電路的連接
14、時間繼電器切換的Y/△啟動控制電路連接
15、電動機半波整流能耗制動控制電路連接
16、電動機全波整流能耗制動控制電路連接
17、電動機反接制動控制電路連接
18、電動機往返行程控制電路連接實訓
19、電動機順序啟動控制電路連接實訓
20、電動機定時轉動運轉控制電路連接實訓
21、按鈕切換的雙速電動機控制電路的連接
22、時間繼電器切換的雙速電動機控制電路連接實訓
23、普通車床控制電路連接
24、CA6140車床電氣控制電路
25、電動葫蘆電氣控制 |
|
