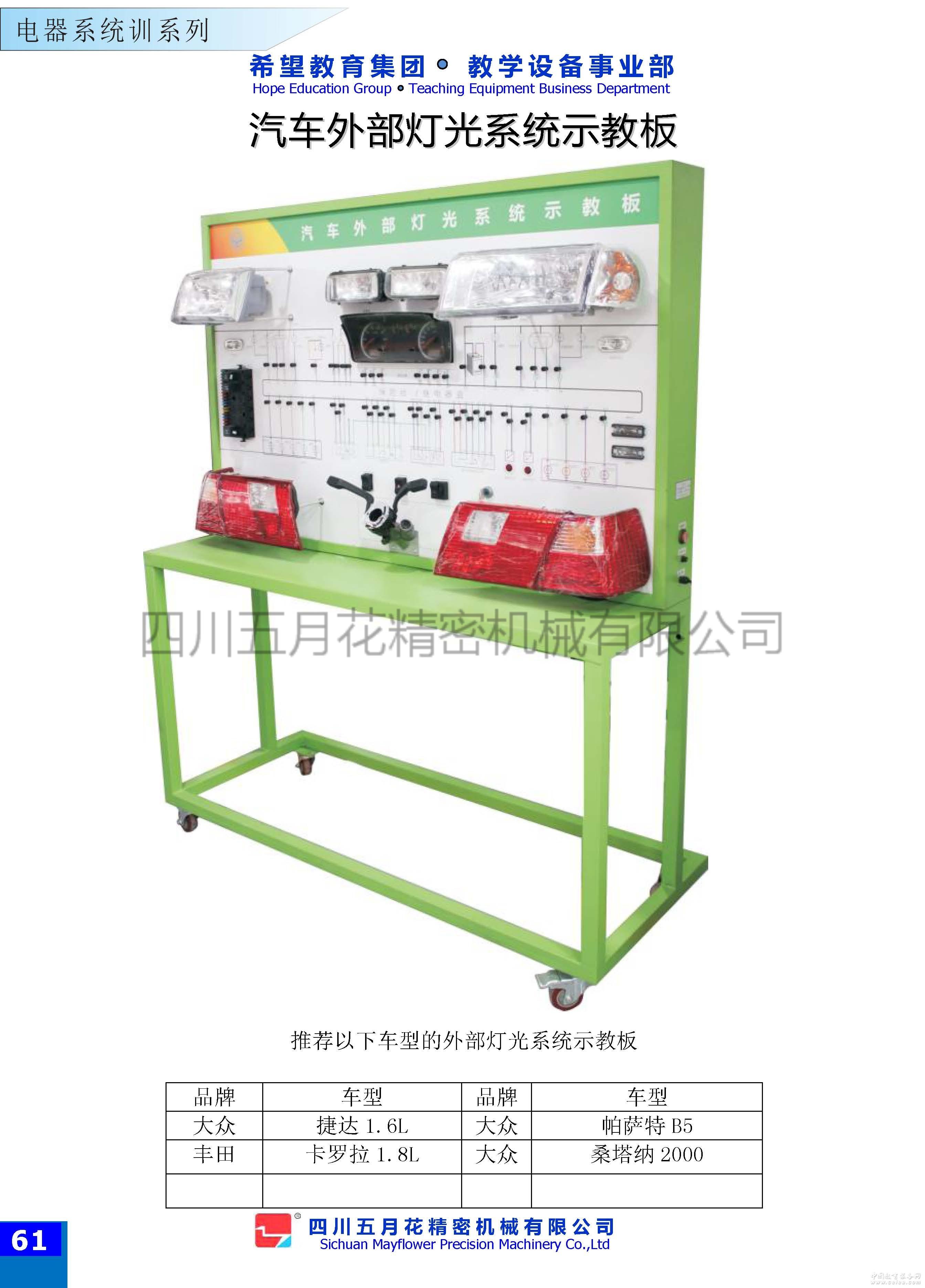

產品詳細介紹汽車外部燈光系統示教板
一、產品簡介
該設備采用大眾捷達1.6L汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。適用于各類院校和培訓機構對汽車燈光系統理論和維修實訓的教學需要。
二、功能特點
1. 汽車外部燈光系統可運行。
2. 操縱各種燈光開關，可真實演示汽車外部燈光系統的工作過程。
3. 示教板面板打印有永不褪色的彩色電路圖，學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4. 示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5. 示教板面板底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7. 配備無線智能化故障設置和考核系統，詳見故障設置說明。
8. 可根據教學需求，定制其他車型的外部燈光系統示教板。
三、技術參數
1. 外形尺寸：1600×700×1700mm(長×寬×高)
2. 外接電源：交流220V±10% 50Hz
3. 工作電壓：直流12V
4. 工作溫度：-40℃～+50℃
四、結構組成
檢測控制面板、點火開關、組合開關、左右霧燈、左右前照燈、左右轉向燈、左右小燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、剎車燈開關、霧燈開關、保險絲盒、無線智能故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
|
|
