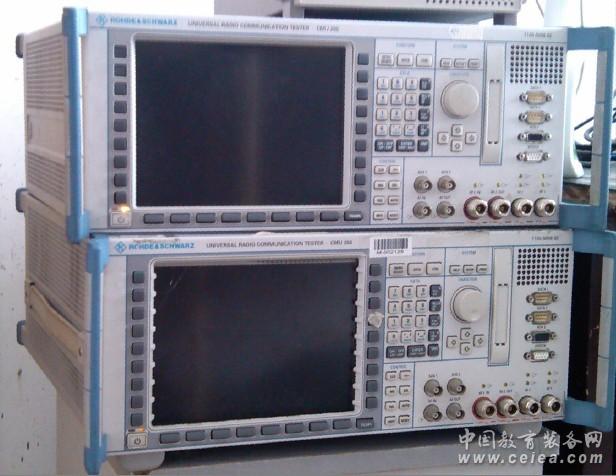

產品詳細介紹CMU300綜合測試儀
誠峻信電子儀器有限公司 總公司
聯系人：曾先生13929260731 /張小姐:18122924682
QQ：17664473
淘寶網：yan0214900
E-mial：tosstar118@163.com
直線：0769-82168709
傳真：0769-82076259
http://www.hongxin118.cn
本公司長期 回收 供應 租賃:
示波器 網絡分析儀 綜合測試儀 頻譜分析儀 信號發生器 噪聲系數分析儀 音頻分析儀 數字萬用表 程控電源 功率計 頻率計 阻抗分析儀 視頻分析 儀 函數信號發生器 LCR電子測試儀 電子負載 萬用表校準儀 示波器校準 儀 高壓機 數據采集器 接收/發射機 測量接收機 電纜/天線分析儀 調制度分析儀 藍牙綜測儀 GPIB卡等
CMU300通用無線通信測試儀是新一代針對基站RF接口測試緊湊的解決方案。符合各個標準化機構所制定的規范。尤其適合發射機和接收機的測試。
R&S CMU300通用無線通信測試儀所有的亮點都說明了它是一款現代化的測試儀。最大的測試精度與速度結合，使其具備極高的可靠性和可重復性。CMU300適用于基站測試的所有應用，如研發、生產、系統測試、安裝與維護。無疑，它是一款品質極高的全能平臺。
CMU300通用無線通信測試儀緊跟現代數字無線通信技術每一步發展。支持GSM、GPRS、EDGE和WCDMA技術。
功能特點
頻率范圍：10MHz～2.7GHz
模塊化設計
靈活的RF輸入/輸出結構
頻譜分析功能
一臺儀表即可測量第一代、第二代和第三代基站
手動操作或IEC/IEEE總線控制
高分辨率TFT彩色顯示屏
實時自動溫度校正
低功率消耗
低熱量損耗
最優化的冷卻系統提高了產品的可靠
機箱高度4U
靈活的結構使其適應多種測試環境
GSM/GPRS/EDGE測試功能
在無信令模式，儀表由相互獨立的GSM/EDGE發生器和分析儀組成。一旦RF信號進入測試輸入端，開始由獨立的外部觸發信號或信令序列測量。此模式對于少信令或無信令狀態測量RF帶寬和調制是非常理想的。
信令模式下，CMU300與基站同步運行，首要的是BER測試與實時信號發射。這種模式下十分適合TRX調制或完整的基站測試的最終測試。在很多應用中，儀表可以通過基站的導航信道（BCCH）被同步。也可能通過幀時鐘觸發CMU300。
GMSK/8PSK 發射機測量
信令與無信令模式：
功率（power）/功率斜波（power ramp）
調制分析
頻譜測量
信令模式下還可以做以下測量：
可選幀內時隙測量
CCH信息分析
SACCH信息分析
測量功率斜波直到4個連續脈沖
快速測量每幀8個脈沖的平均功率，僅用5秒
GSM/GPRS/EDGE接收機測量
在此方面正是R&S CMU300的實力體現。對于實時狀態下，發生和分析不同信道的性能測試首要問題是連續比特誤碼率（BER）測試和自動查詢靈敏度限制。CMU300支持多種測試路徑（PN 發生器/DUT/BER）。由于大多數信道被測量，測試路徑可以通過基站內部閉環或Abis接口發送。CMU300本身可作為一個RF環路。比特誤碼率（BER）測量可以通過以下業務信道執行：
GSM：TCH/FS，TCH/HS，TCH/EFS，TCH/F14.4，TCH/F9.6，TCH/F4.8，TCH/H4.8，TCH/H2.4
GPRS：PDTCH-CS1，PDTCH-CS2，PDTCH-CS3，PDTCH-CS4
ECSD：E-TCH/F43.2 NT
EGPRS ：PDTCH-MCS1~PDTCH-MCS9
RACH信令信道也可以測試。針對一致性測試，CMU300提供如下一些已通過PSR數據調制（選件 CMU－K38）上行信令信道。
FACCH/F
SACCH
SDCCH/4，SDCCH/8
對于BTS或它的控制器，PSR數據必須被評測。CMU300特別適合測量較為忙碌的基站的性能測試。
WCDMA測試功能
3GPP FDD接收機測量
對于WCDMA基站接收機測試，CMU300可以配置一個RF發生器(3GPP FDD，版本99)。儀表能夠從12.2kbps~2048kbps范圍內按規范3GPP TS 25.141在所有參考測試信道實時發生。
測試數據序列支持從PN9到PN16。CMU300可以通過基站的傳輸時間間隔(TTI)信號被觸發。此外，它可以使被測數據放入如下的物理信道：15kbps，30kbps，60kbps，120kbps，480kbps，1×960kbps，2×960kbps，3×960kbps，4×960kbps，5×960kbps，6×960kbps
3GPP FDD發射機測量
適應最新無信令模式基于 WCDMA規范3GPP TS 25.141的發射機測量。應用此解決方案，可獲得高的精度和測試速度。CMU300 基于DL測試模型，包括規范所定義的CPICH信道。
功率測量
－功率計（寬頻率范圍，可選頻率）
－CDP
調制分析
－誤差矢量振幅EVM（Error Vector Magnitude）、振幅誤差（Magnitude error）、相位誤差（Phase error）
－載頻誤差
－I/Q 偏移
－I/Q 不平衡
－波形質量
－峰值碼域誤差PCDEP（Peak code domain error power）
頻譜測量 （頻帶內）
－鄰道泄漏功率ACLR（Adjacent channel leakage power）
－占用帶寬OBW（Occupied bandwidth）
－頻譜輻射屏蔽SEM （Spectrum emission mask）
信令模式下，cmu300與基站同步運行，首要的是ber測試與實時信號發射。這種模式下十分適合trx調制或完整的基站測試的最終測試。在很多應用中，儀表可以通過基站的導航信道（bcch）被同步。也可能通過幀時鐘觸發cmu300。
gmsk/8psk 發射機測量信令與無信令模式：功率（poer）/功率斜波（poer ramp）調制分析頻譜測量信令模式下還可以做以下測量：可選幀內時隙測量cch信息分析sacch信息分析測量功率斜波直到4個連續脈沖快速測量每幀8個脈沖的平均功率，僅用5秒gsm/gprs/edge接收機測量在此方面正是r&s cmu300的實力體現。對于實時狀態下，發生和分析不同信道的性能測試首要問題是連續比特誤碼率（ber）測試和自動查詢靈敏度限制。cmu300支持多種測試路徑（pn 發生器/dut/ber）。由于大多數信道被測量，測試路徑可以通過基站內部閉環或abis接口發送。cmu300本身可作為一個rf環路。比特誤碼率（ber）測量可以通過以下業務信道執行：gsm：tch/fs，tch/hs，tch/efs，tch/f14.4，tch/f9.6，tch/f4.8，tch/h4.8，tch/h2.4gprs：pdtchcs1，pdtchcs2，pdtchcs3，pdtchcs4ecsd：etch/f43.2 ntegprs ：pdtchmcs1~pdtchmcs9rach信令信道也可以測試。針對一致性測試，cmu300提供如下一些已通過psr數據調制（選件 cmu－k38）上行信令信道。 |
|
