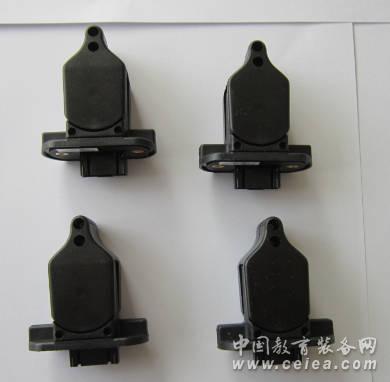

產品詳細介紹JC120型指動操作縱桿就是外型小寬度小，卻能通過
單軸實現平穩精確操作性的裝置。外型小的控制桿使
得JC120有效的預防了誤操作，而且面板下面極小空
間使得他可以理想的被安裝在面板和操作臺上。
JC120密封級別為IP66，能在極端惡劣的情況下工作
該裝置是專為與電子控制器配套使用而設計的，
該手柄可根據上端移動的距離和方向產生成比例的模
擬和開關參考信號。該模擬輸出能夠給控制器中的故
障檢測回路提供信號，而且中位抽頭能為控制桿位置
提供精確的電壓參考植，或者零點（可提供一個兩極的供應電壓）。JC120是一個非電開關，通過分別接觸控制桿中心位置的兩側來工作。JC120操縱桿也引入導體塑料電位計軌道技術，該技術能實現絕對控制而且免除維護煩惱，使用壽命超過五百萬個周期。
典型的應用裝置包括遙控盒和非公路的或者材料處理裝置的控制設備。
機械特性 短柄 嵌入式短柄 長柄
操作力 5.1N 13.2N 3.4N
啟動力 3.1N 3.8N 2.3N
允許最大力 50N 50N 35N
操作角度 ±30° ±30° ±30°（或0~60°）
使用壽命 >5,000,000 >1,000,000 >5,000,000
重量 45G 47G 45G
環境特性
工作溫度 -25℃~+70℃
儲存溫度 -40℃~+85℃
法蘭以上防護等級 IP66 IEC60529
（備注：為達到以上防護等級要用泡沫型并且用螺釘旋扭距1NM，短柄手柄僅僅只要橡膠圈）
電氣特性（模擬通道）
分辨率 無限
電阻值 4或者5（千歐姆）
電氣角度 ±28℃
輸出電壓范圍 輸入電壓0~100％或10％~90％
空載中位電壓 輸入電壓48％~152％
最大供電電壓 32VDC
電刷電路阻抗 >0.1M歐姆
功耗（20℃） 0.25W（空載）
中位角度 ±2.5°
|
|
