產品詳細介紹GRB系列 GRBxxxxD-xW 2 ~10W （2：1）寬電壓輸入高電壓穩壓輸出GRB系列（2：1）寬電壓輸入高電壓穩壓輸出金屬外殼屏蔽封裝模塊電源介紹
GRB 2~10W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
輸出特性
技術指標 技術參數 測試條件
穩壓精度 3.0 %max 0%~100%負載范圍
電壓調整率 0.5%max 滿載
負載調整率 +/-0.5% type.
+/-1% max. (No load to full load) 0%~100%負載范圍
紋波和噪聲 ≤150 mV p-p, max 20MHz帶寬
動態響應速度 ≤150us 25%負載~滿載
啟動延遲時間 500ms
輸入特性
輸入電壓范圍 （12VDC）9.0—18VDC
（24VDC）18—36VDC
線性高速率 0.5% 低端 ~ 高端
一般特性
開關頻率 300KHz 典型值
轉換效率 參見型號選擇表
隔離電壓 不隔離 輸入和輸出之間
平均無故障間隔時間 1000000小時
溫度系數 0.02%/℃
環境特性
工作溫度范圍 -40℃~+85℃
儲存濕度 -55℃~+125℃
相對濕度 10%~90%
冷卻方式 自由空氣
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號選擇指南
產品型號 輸入電壓（VDC） 輸出電壓（VDC） 輸出電流（mA） 效率（%）
標稱值 輸入范圍

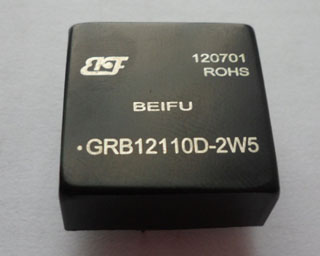

GRB12110D-2W5 12 .0 9.0~18.0 110 20 80
GRB12150D-2W 12 .0 9.0~18.0 150 14 82
GRB12250D-2W 12 .0 9.0~18.0 250 8 85
GRB24110D-2W 24 .0 18.0~36.0 110 18 82
GRB24150D-2W 24 .0 18.0~36.0 150 13 84
GRB24250D-2W 24 .0 18.0~36.0 150 8 86
GRB12110D-3W 12 .0 9.0~18.0 110 27 80
GRB12150D-3W 12 .0 9.0~18.0 150 20 82
GRB12250D-3W 12 .0 9.0~18.0 250 12 85
GRB24110D-3W 24 .0 18.0~36.0 110 27 82
GRB24150D-3W 24 .0 18.0~36.0 150 20 83
GRB24250D-3W 24 .0 18.0~36.0 250 12 85
GRB12150D-5W 12 .0 9.0~18.0 150 34 85
GRB12250D-5W 12 .0 9.0~18.0 250 20 86
GRB24110D-5W 24 .0 18.0~36.0 110 45 85
GRB24150D-5W 24 .0 18.0~36.0 150 34 87
GRB24250D-5W 24 .0 18.0~36.0 250 20 88
GRB12110D-6W 12 .0 9.0~18.0 110 55 76
GRB12150D-6W 12 .0 9.0~18.0 150 40 78
GRB12250D-6W 12 .0 9.0~18.0 250 25 80
GRB24110D-6W 24 .0 18.0~36.0 110 55 78
GRB24150D-6W 24 .0 18.0~36.0 150 40 79
GRB24250D-6W 24 .0 18.0~36.0 250 25 81
GRB12100D-8W 12 .0 9.0~18.0 100 80 78
GRB12150D-8W 12 .0 9.0~18.0 150 50 80
GRB12250D-8W 12 .0 9.0~18.0 250 30 82
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號 輸入電壓（VDC） 輸出電壓（VDC） 輸出電流（mA） 效率（%）
標稱值 輸入范圍
GRB24100D-8W 24 .0 18.0~36.0 100 80 79
GRB24150D-8W 24 .0 18.0~36.0 150 50 81
GRB24250D-8W 24 .0 18.0~36.0 250 30 83
GRB12100D-10W 12 .0 9.0~18.0 100 100 80
GRB12150D-10W 12 .0 9.0~18.0 150 67 82
GRB12250D-10W 12 .0 9.0~18.0 250 40 85
GRB24100D-10W 24 .0 18.0~36.0 100 100 82
GRB24150D-10W 24 .0 18.0~36.0 150 67 83
GRB24250D-10W 24 .0 18.0~36.0 250 40 85
外型尺寸及引腳描述
GRB 2~5W系列 產品尺寸：25.4x25.4x10.14 單位: mm
* 產品設計與規格如有更改,恕不另行通知。
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
GRB 6~10W系列 產品尺寸：50.8x25.4x10.14 單位: mm
PIN腳 2W~5W 引腳功能說明
1 +Vin 輸入正
2 GND 輸入負
3 +Vout 輸出正
4 NC 空腳
5 GND 輸出負
PIN腳 6W~10W 引腳功能說明
1 +Vin 輸入正 5 +Vout 輸出正
2 GND 輸入負 6 ADJ 調整端
3 REM 遙控端 7 NC 空腳
4 GND 輸入負 8 GND 輸出負
產品應用圖
備注：GRB系列高電壓穩壓輸出高于80VDC的產品請?jiān)谳敵龆嗽黾右粋�(gè)濾波電容。
產品選型舉例：
1、 型號：GRB12110D-2W5，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W
2、 型號：GRB24250D-10W，輸出端C4電容可選 47UF/400V的電解電容。
輸入電壓Vin：18~36VDC；輸出電壓Vout：250VDC；輸出功率：10W
|
|
