產品詳細介紹1、滿足課程
為了實現社會的可持續發展與繁榮，為了改善電力系統的性能和環保，開發智能電網是絕對必要的，可以認為智能電網是歷史發展的必然。
近年來，智能電網、智能變電站專業方向重點研究新技術及新設備的工程化應用，缺乏適用的測試和維護方面的規范，以及相應的測試方法、設備，沒有相應的培訓設備，無法有效的保證設計、工程實施、運行維護等環節的正確性和規范性。

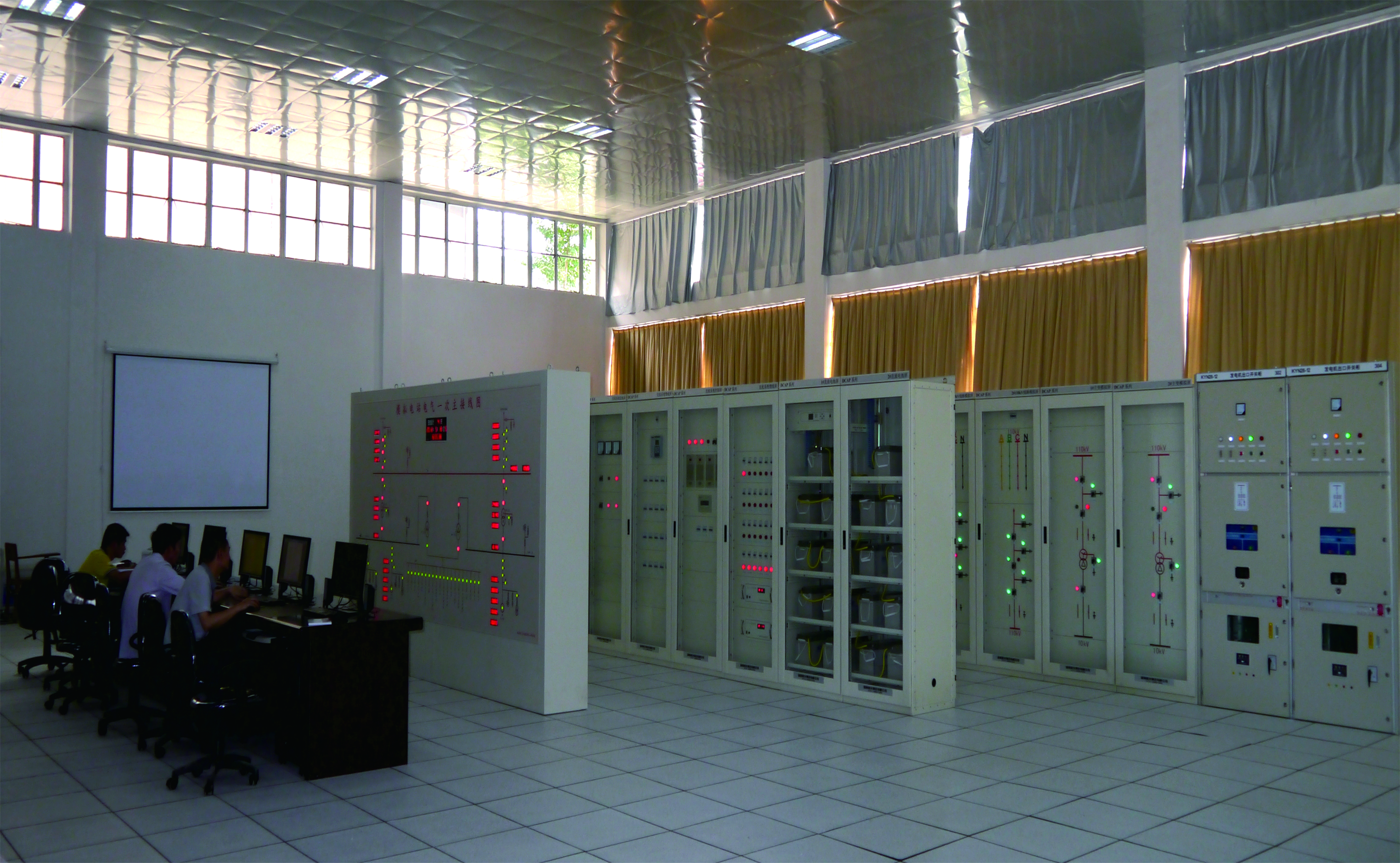

智能變電站協同創新平臺提出基于數字化智能測試儀、對時裝置、合并單元、智能終端、數字化繼電保護裝置、網絡設備、智能電能表、互聯網APP、電力網信號仿真軟件等設備和技術，組建包含智能電網發電、輸電、變電、配電、用電和調度6個環節，實現對信息數字化、通信網絡化、規約標準化的智能電網的全面物理模擬。可實現數字化繼電保護裝置、合并單元、智能終端、智能電表、通信及網絡設備等設備的原理、配置、功能調試、接口、通信規約調試等內容；可對三層兩網、通信及網絡設備、IEC61850規約、智能化電網調度等內容進行學習、測試和研究分析；可進行智能電網故障復現；可完成各類智能設備的檢修、維護實訓。
智能變電站協同創新平臺是一個高度自動化的多功能平臺，為高校的電力自動化技術的研究、新原理保護算法的應用研究、站域保護的研究、微網綜合保護的研究、電能質量分析的研究、行波小電流接地選線技術的研究提供了一個很好的平臺，彌補了高校在軟硬件平臺上的技術優勢，發揮了高校的理論研究優勢，加快了理論到應用的轉化速度。
真實的二次系統，整個二次系統可通過更改變電站配置（SCD）文件，模擬任意智能變電站二次系統，支持設備與網絡的配置與擴展，可對任意環節進行教學實驗和研究。
變電站配置文件（SCD）反應智能變電站配置信息，描述變電站內所有智能電子設備的實例配置和通信參數、IED之間的通信配置以及變電站一次系統結構等信息。支持對任意智能變電站SCD文件進行解析，實現所有IED通信連接的可視化分析。
面向電氣工程專業及相關專業的本科生、研究生，配合教學課程安排和內容，開設智能變電站方向實驗課程，通過實驗環節的訓練，使學生對智能變電站的組成、基本原理及各組成部分結構、功能等有一個基本的了解，并熟悉和掌智能變電站設計集成調試、運行維護等一般流程，加深對理論課程學習的理解和興趣，提高學生的對智能變電站二次設備的動手實踐能力，增強其工程意識，初步訓練學生解決實際問題的能力，為后續課程、畢業設計以及將來繼續深造或參加實際工作奠定基礎
熟悉各種二次設備的功能、基本原理與在智能電站中的作用，分析研一次系統不同運行環境下設備的動作特性，與課堂教學的結論進行比較和總結，并可擴展性地對次設備進行選型從而完成二次系統設計。
配合《智能變電站自動化原理與應用技術》、《智能變電調試技術與應用》課程的教學而設了解學握智能變電站自動化原理與測試技術、掌握智能變電站測方法、繼電保護試驗方法、智能變電站運行方式調整方法、智能變電站二次系統改造、變電站配置文件可視化分析技術。
2、產品功能
1、智能變電站及配電網電氣一次部分采用實時數字仿真系統 數字全仿真系統配合模擬開關實現。系統通過預置在實時數字仿真系統 數字全仿真系統中的變電一次設備模型，配合開關位置的變化實現不同運行方式下的變電站潮流仿真、數據輸出, 能夠真實反映電力系統穩態、暫態運行工況；能夠真實再現各種運行工況的物理過程，獲得明確的物理概念。
2、系統一次接線形式可靈活多變，不需要購買新設備，就能夠進行典型系統的驗證性試驗與分析性試驗。
3、數字系統沒有高電壓，具有防止因為誤碰、誤整定、誤操作而造成實訓系統的損壞和人身傷害保護功能。
4、能夠非常方便的模擬危險性或破壞性比較大的一次故障（如變壓器匝間短路），較實際物理元件搭建的一次仿真系統有很大優勢。
5、提供變電站及配電網一次系統模擬屏形象展示一次系統運行工況（顯示一次主接線、潮流、開關狀態）。
6、智能變電站及配電網二次部分配備真實微機保護測控設備，全面支持智能數字站的SV、GOOSE、MMS網絡、模型。
7、按照真實的智能變電站過程層、間隔層、站控層組網、配線、組網構建變電站系統。
8、保護測控功能可配置，通過配置工具，科研人員可靈活定制系統的保護測控功能，滿足不同的教學實驗任務。
9、高性能的硬件平臺。
10、完備的保護、測量、控制、通訊功能。
3、實驗項目
網絡報文實時記錄與事件分析
通過網絡報文檢測裝置可記錄存儲二次系統的網絡報文，能夠對SV、GOOSE、MMS、PTP等報文進行實時在線或離線分析，對電網發生的事件進行識別。
能夠對SV報文信息與SCD配置MAC地址、SVID、同步與否、通道數、品質因數等一致性檢查；對SV報文延時、離散度、丟幀、亂序等檢查；
能夠對GOOSE報文進行實時解析，設備匯總、排序、跟蹤、快照、雙網匯總對比、雙網單設備對比等；支持GOOSE新事件匯總、新舊事件對比解析。
能夠對MMS報文實時解析，包括會話匯總、跟蹤、快照、雙網會話對比。
智能變電站系統化實驗
能夠實現對智能站二次系統的單體、單間隔、多間隔乃至整站級別聯合調試實驗，包括過程層的合并單元與智能終端、間隔層的保護與測控設備、站控層的后臺系統、過程層網絡的SV報 GOOS文與報文以及站空層網絡的MMS報文等。啟動變電站運行模擬后，可對運行中的一次系統進行開關變位、故障設置、負荷調整等控制，結合網絡報文實時監測，實現整站級的交互式分析，從而完成整個智能變電站所有配置、信息流通、設備功能的正確性測試實驗。
事故再現與分析實驗
支持通過電網運行數據重建事故發生時的“虛擬全景”，根據智能變電站SCD文件，對事故演化過程進行模擬，分析事故產生原因；此外，事故發生后通常都有相應錄波記錄，通過報文回放功能，可檢查問題所在。
基于事故分析可認定事故責任，例如SCD文件配置錯誤、合并單元設計缺陷、智能保護邏輯錯誤、通道信號傳輸異常等等，進而對問題環節進行改進并進一步驗證，以保障智能變電站的穩定可靠運行。
站控層監控系統測試實驗
可實現對電氣量、非電氣量信息通信的自定義測試功能，監控系統向模擬的一次系統發出指令時，一次系統的響應最終以通過MMS報文形式上送給監控系統，同時結合網絡報文分析功能，可實現對監控系統、二次系統設備的部分功能進行測試。
采用可擴展開放式設計，易于分階段建設；智能站接口裝置與網絡報文檢測裝置均可擴展，以滿足不同規模智能變電站接口性能與接入報文數量實驗的要求。
發電站自動裝置實驗；
數字化繼電保護裝置、合并單元、智能終端、智能電表、通信及網絡設備等設備的原理實驗；
數字化繼電保護裝置、合并單元、智能終端、智能電表、通信及網絡設備等設備的配置實訓；
數字化繼電保護裝置、合并單元、智能終端、智能電表、通信及網絡設備等設備的功能調試實訓；
數字化繼電保護裝置、合并單元、智能終端、智能電表、通信及網絡設備等設備的接口、通信規約調試實訓；
三層兩網測試和研究分析；
通信及網絡設備測試和研究分析；
IEC61850規約測試和研究分析；
智能化電網調度實驗；
智能電網故障復現；
各類智能設備的檢修、維護實訓；
智能電網通信技術實驗；
智能電網運行與控制實驗；
智能電網調度控制和仿真分析實驗；
用電在線檢測與統計分析實驗。
|
|
