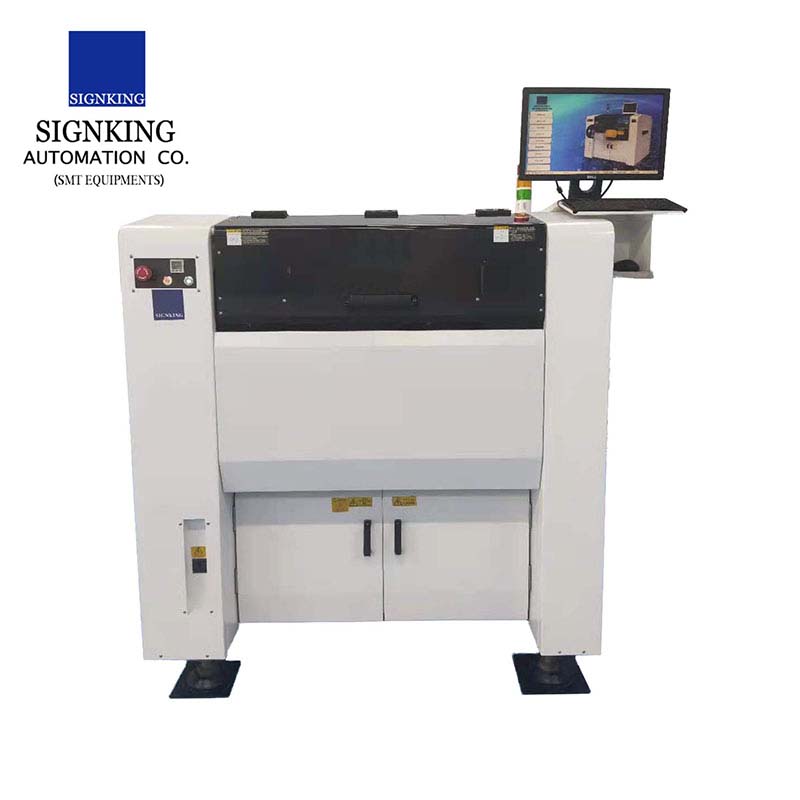

二次電源模塊磁芯研磨機 磁芯氣隙控制設備
|
 |
產品型號：SKM-ZX01
產品代碼：
產品價格：10000
折 扣 率： 0
最后更新：2021-10-27
關 注 度：4683
生產企業：廣州煌牌自動設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹磁芯是電源模塊必不可少的材料，為滿足電源模塊高密度小型化和方便散熱的設計需求，在生產工藝中先將下磁芯內埋于電路板與其形成一個整體并在電路板表面預留粘接面，通過膠水把裸露在電路板外部的上磁芯粘接起來實現上下磁芯的電氣連接。而兩部分磁芯點膠形成指定厚度的氣隙。
全自動視覺對位磁芯研磨機用于電源模塊變壓器等產品在PCB板點膠后的磁芯研磨壓平工藝，使膠水均勻分布在磁芯表面，磁感量直通率達99%以上，從而提高模塊電源的性能。
本設備適用于EI、RM、ER、PQ等系列集成磁芯的研磨工藝。
產品特點：
高速直線電機，進口伺服系統
采用磁懸浮高速直線電機，全直線驅動主軸。
X、Y軸直線電機使用進口伺服系統驅動，直線編碼器做全閉環控制，表現更高研磨速度及精度。
高精度高級相機
2套高清相機，用于元器件的識別和定位。使用快速不停頓拍攝方法，在對磁芯拍照識別過程中實現高速飛行對中定位，配備光學系統有效MARK點、磁芯位置。CCD輔助編程，實現MARK點自動補償校準定位功能，圖像質量好，圖像清晰。
雙工作懸臂設計
升降主軸均采用直線電機直線驅動進行X/Y軸的平移運動，Z軸的旋轉運動，兩個懸臂互不影響，研磨工位可獨立工作。
進口光柵尺
直線光柵尺用于X、Y軸做全閉環反饋控制。
采用高優質的PU材料制造出耐油、高彈性及抗老化膠封。合適的閉合角度和適中的軟硬度，保證密封性能和較少的磨擦力。
讀數頭滑動部分結構采用已被驗證為可靠耐用的軸承設計，保證光學感應系統能長期穩定地在光柵尺上暢順滑行。
雙研磨頭模塊化設計
研磨頭模組可根據磁芯規格自動或手動更換.并進行X/Y軸的平移運動，Z軸的旋轉運動，可進行上、下、左、右、前、后等任意方向做精確 研磨動作；
可通過研磨頭庫參數設置研磨頭的位置、速度、高度等參數。
運輸帶：
采用雙軌單通道三段運輸方式實現雙工位同時作業，PCB板寬度可自動調整，只需在控制軟件界面中設置PCB板數據。 |
|
