21AP10 超高清智能網絡錄像機 SoC
|
 |
產品型號：21AP10
產品代碼：
產品價格：面議
折 扣 率： 0
最后更新：2023-07-26
關 注 度：1755
生產企業：深圳市硅天下科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

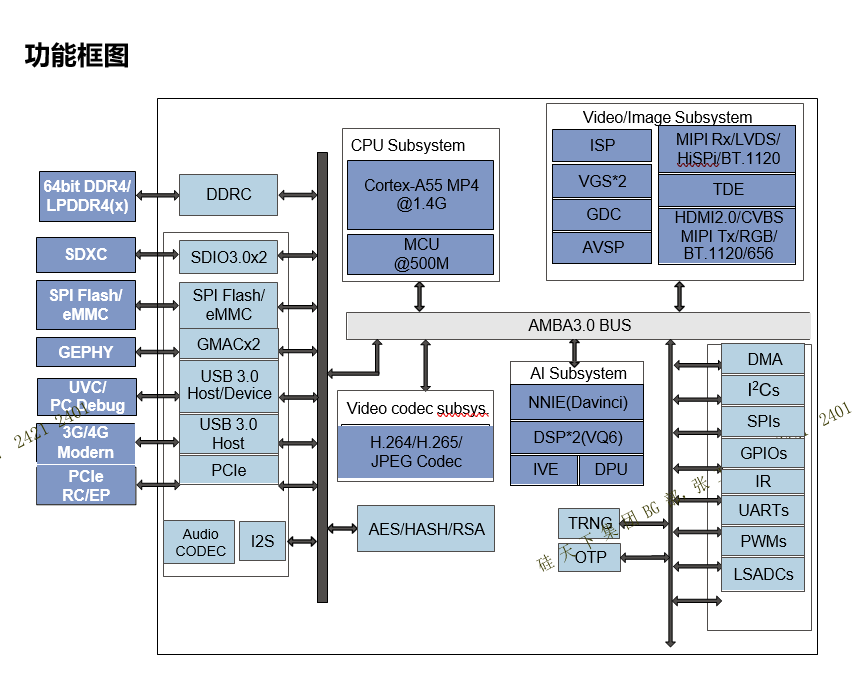

產品詳細介紹21AP10內置四核A55，提供高效且豐富和靈活的CPU資源，以滿足客戶計算和控制需求。集成單核
MCU，以滿足某些低延時要求較高場景。
21AP10集成了高效的圖像分析工具推理單元，最高10.4Tops INT8，并支持業界主流的圖像分析工具
框架。并內置雙核Vision DSP，以滿足客戶一些差異化的CV計算需求。
21AP10采用先進的12nm低功耗工藝和0.65pitch封裝，同時支持LPDDR4/LPDDR4x/DDR4顆粒，滿足客戶應用的產品小型化設計和快速量產。
21AP10配套提供的穩定、易用的SDK設計， 能夠支撐客戶快速產品量產。
關鍵特性
智能加速
- 10.4Tops INT8 雙NN加速引擎
- 雙核Vision Q6的DSP處理
4K60 編解碼
- 支持4K60的H.265/H.264編碼。
- 支持10路1080p30的H.265/H.264解碼。
支持四路 4M 實時拼接
支持4路4Mp30機內實時硬化拼接。
高速接口
支持USB3.0和PCIe2.0高速接口。
小型化封裝
采用23mm x 23mm FC-BGA封裝形式。
主要特點
處理器內核
四核 ARM Cortex A55@1.4GHz
− 32KB I-Cache，32KB D-Cache /512KB L3 cache
− 支持Neon加速，集成FPU處理單元
內置 32bit MCU@500MHz
− 32KB I-Cache，32KB D-Cache /64KB TCM
智能視頻分析
圖像分析加速引擎，高達 10.4Tops@INT8 算力
− 雙內核異構引擎
− 引擎1 支持4.8Tops算力，支持
INT4/INT8/FP16
− 引擎2 支持5.6Tops算力，支持INT8/INT16
− 支持完整的API和工具鏈，易于客戶開發
雙核 Vision Q6 DSP
− 32K I-Cache /32K D-Cache /32K IRAM/320K DRAM
內置智能計算加速引擎
內置雙目深度加速單元
內置矩陣計算加速單元
視頻編解碼
H.264 BP/MP/HP
H.265 Main Profile
H.264/H.265 編解碼最大分辨率為 8192 x 8192
H.264/H.265 編碼支持 I/P 幀
H.264/H.265 多碼流編碼能力：
− 3840 x 2160@60fps + 1280x720@30fps
− 7680 x 4320@15fps
H.264/H.265/MPEG-4 多碼流解碼能力：
− 3840 x 2160@60fps + 1920x1080@60fps
支持最多 8 個區域的編碼前 OSD 疊加
支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多種碼率控制模式
輸出碼率最大值 160Mbps
支持 8 個感興趣區域（ROI）編碼
支持 JPEG Baseline 編解碼
JPEG 編解碼最大分辨率 16384x16384
JPEG 最大性能
− 編碼：3840 x 2160@60fps(YUV420)
− 解碼：3840 x 2160@75fps(YUV420)
視頻輸入接口
支持 8-Lane image sensor 串行輸入，支持
MIPI/LVDS/Sub-LVDS/HiSPi 多種接口
支持 2x4-Lane 或 4x2-Lane 等多種組合，最高支持 4 路 sensor 串行輸入
最大分辨率 8192 x 8192
支持 8/10/12/14 Bit RGB Bayer DC 時序視頻輸入，時鐘頻率最高 150MHz
支持 BT.601、BT.656、BT.1120 視頻輸入接口
支持主流 CMOS 電平熱成像傳感器
數字圖像處理（ISP）
ISP 支持分時復用處理多路 sensor 輸入視頻
支持 3A（AE/AWB/AF）功能，3A 的控制用戶可調節
支持去固定模式噪聲（FPN）
支持壞點校正、鏡頭陰影校正；
最高支持三幀 WDR 及 Advanced Local Tone Mapping
支持多級 3D 去噪、圖像邊緣增強、去霧、動態對比度增強等處理功能
支持 3D-LUT 色彩調節
支持鏡頭畸變校正，支持魚眼矯正
支持 6-DoF 數字防抖及 Rolling-Shutter 校正
支持圖像 Mirror、Flip、90 度/270 度旋轉
提供 PC 端 ISP 調節工具
支持超感光去噪（HNR）
視頻與圖形處理
支持圖形和圖像 1/15.5～16x 縮放功能
支持多達 4 路視頻全景拼接
− 輸入2路3840x2160，輸出4320x3840
− 輸入4路2688x1520，輸出6080x2688
支持視頻層、圖形層疊加
支持色彩空間轉換
視頻輸出
支持 HDMI2.0 接口輸出
支持 4-Lane Mipi DSI/CSI 接口輸出，最高
2.5Gbps/lane
內置模擬標清 CVBS 輸出
支持 8/16/24 bit RGB、BT.656、BT.1120 等數字接口
同時支持 2 個獨立高清視頻輸出
− 支持任意兩種接口非同源輸出
− 其中一路可支持PIP(Piture In Piture)
最大輸出能力 4096x2160@60fps + 1920x1080@60fps
音頻接口與處理
內置 Audio codec，支持 16bit 語音輸入和輸出
支持 I2S 接口
− 支持多聲道時分復用傳輸模式（TDM）
支持 HDMI Audio 輸出
通過軟件實現多協議語音編解碼
支持音頻 3A（AEC/ANR/ALC）處理
支持 G.711/G.726/AAC/等音頻編碼格式
安全隔離與引擎
支持安全啟動
支持基于 TrustZone 的 REE/TEE 硬件隔離方案
硬件實現 AES 對稱加密算法
硬件實現 RSA2048/3072/4096 簽名校驗算法
硬件實現基于 HASH 的 SHA/256/384/512、HMAC_SHA256/384/512 算法
硬件實現隨機數發生器
集成 30Kbit OTP 存儲空間供客戶使用
網絡接口
2 個千兆以太網接口
− 支持RGMII、RMII兩種接口模式
− 支持TSO、UFO、COE等加速單元
− 支持Jumbo Frame
外圍接口
支持上電復位（POR）和外部輸入復位
集成 4 通道 LSADC
多個 UART、I2C、SPI、GPIO 接口
2 個 SDIO3.0 接口
− SDIO0支持SDXC卡，最大容量2TB
− SDIO1支持對接wifi模組
2 個 USB3.0/USB2.0 接口
− USB0 僅Host接口
− USB1 Host/Device可切換
2-Lane PCIe2.0 高速接口
− 支持RC/EP模式
− 可配置為2-Lane PCIe2.0
− 可配置為1-Lane PCIe2.0 + USB3.0
外部存儲器接口
DDR4/LPDDR4/LPDDR4x 接口
− 支持4 x 16bit DDR4
− 支持2 x 32bit LPDDR4/LPDDR4x
− DDR4最高速率3200Mbps
− LPDDR4/LPDDR4x最高速率3733Mbps
− 最大容量8GB
SPI Nor/SPI Nand Flash 接口
− 支持1、2、4線模式
− SPI Nor Flash支持3Byte、4Byte 地址模式
NAND Flash 接口
− 支持SLC、MLC異步接口器件
− 支持2/4/8/16KB頁大小
− 支持8/16/24/28/40/64bit ECC（以1KB為單位）
eMMC5.1 接口，最大容量 2TB
可選擇從 eMMC、SPI Nor/SPI Nand Flash、
NAND Flash 或 PCIe 從片啟動
SDK
Arm CPU 支持 Linux SMP
DSP/MCU 支持 LiteOS
芯片物理規格
功耗
− 5.2W典型功耗(4K30 + 4Tops)
工作電壓
− 內核電壓為0.8V
− IO電壓為1.8/3.3V
− DDR4/LPDDR4/LPDDR4x接口電壓分別為1.2/1.1/0.6V
封裝形式
− RoHS，F(xiàn)C-BGA 23mm x 23mm封裝
− 管腳間距：0.65mm
|
|
