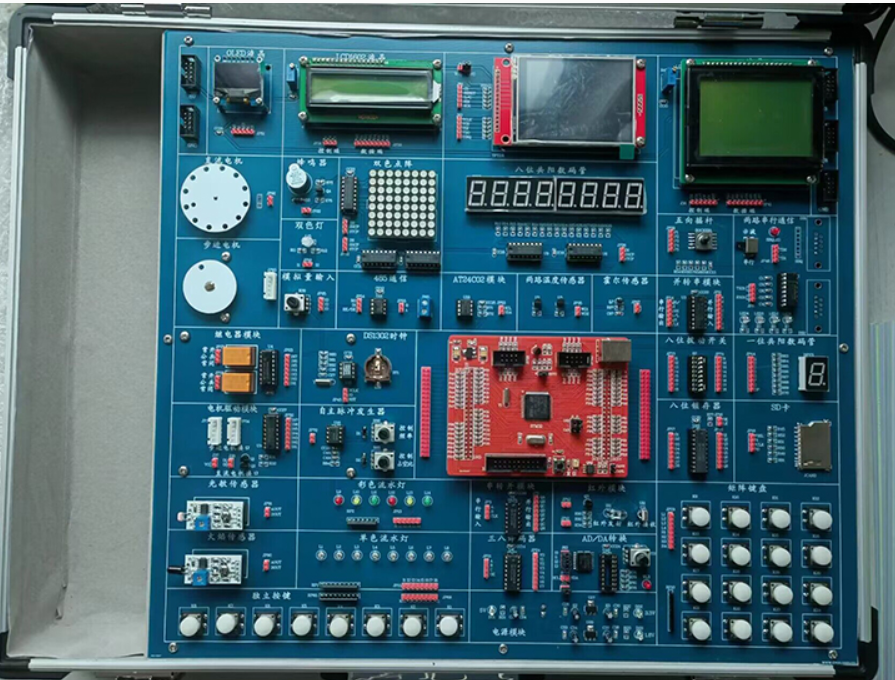

產品詳細介紹32STM單片機實驗箱
型號：QySCM04-STM32
一、概述
32STM單片機實驗箱系統結合了現代電子技術，根據單片機課程要求研發設計而成。該系統基于Keil開發，實驗內容豐富，實驗深度和廣度逐級展開，分為基礎實驗和傳感器。以小系統、多功能、易擴展為設計思想，配置各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計、科研提供了良好的實驗開發設備。
標配STM32F103VET6核心板，可以根據客戶要求擴展其它CPU核心板，所有核心板同一接口、同一尺寸。可（選配）擴展DSP28335核心板+DSP仿真器、MSP430核心板+仿真器、AVR+下載器、PIC+下載器。
該實驗教學系統里面加入了虛擬示波器、虛擬信號波形發生器、虛擬校準源功能。方便用戶直接進行實驗測試。配套精心編寫的大量C語言實驗例程，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。各功能模塊均獨立設計，可以直接用各種單片機。
二、虛擬示波器
1.模擬帶寬：70MHz；
2.通道數：4通道；
3.實時采樣率：1GSa/s；
4.存儲深度：64K；
5.時基精度：±50ppm；
6.時基范圍：2ns/div-1000s/div；
7.輸入阻抗：1MΩ，25pF；
8.輸入耦合：AC/DC/GND；
9.輸入靈敏度范圍；2mV/div～10V/div；
10.垂直分辨率：8Bit；
11.最大輸入電壓：400V (DC+AC Peak)；
12.配有標準的BNC接口；
13.連接方式：USB；
三、虛擬信號源
1.通道數：1通道；
2.信號輸出頻率范圍：DC 1～25MHz；
3.分辨率：0.1%Freq；
4.波形幅度：±3.5Vmax；
5.輸出阻抗：50 Ω；
6.輸出電流：50mA Ipeak=50mA；
7.DAC時鐘：2K～200MHz 可調；
8.波形長度：2K；
9.垂直分辨率：12位；
10.波形穩定度：<30ppm；
11.配有標準的BNC接口；
12.連接方式：USB；
四、虛擬校準源
1.方波幅值2V，頻率1Kz；
2.配有標準的BNC接口；
3.連接方式：USB；
五、詳細硬件配置
1、實驗箱底板
1.1.交流電源輸入：220V±10% 50Hz。
1.2.工作環境溫度：-10℃～+40℃。
1.3.直流電源輸出：1.8V、3.3V、+5V、-5V、+12V、-12V。（短路保護、過流保護）
1.4.提供4個示波器通道；配有標準的BNC接口，帶寬70MHz，實時采樣率1GSa/s。
1.5.提供1個波形發生器：配有標準的BNC接口，信號輸出頻率范圍：DC：1Hz～25MHz，波形幅度：±3.5Vmax。
1.6.提供標準的校準源。
1.7.實驗面包板尺寸：175*46mm。
1.8.單色流水燈模塊：8 個高亮綠色LED 燈。
1.9.雙色流水燈模塊：6 個高亮LED燈，紅黃綠三種顏色。
1.10.雙色LED燈模塊：紅綠雙色LED 燈。
1.11.8位數碼管模塊：2個四位一體共陽極數碼管，2個74HC595 驅動芯片。
1.12.1 位數碼管模塊：1 個 8 段數碼管，共陽極，0.56 英寸。
1.13.紅綠雙色點陣模塊：3個74HC595驅動芯片，一個紅綠雙色點陣顯示屏。
1.14.LCD1602 液晶屏模塊：標準LCD1602液晶屏接口，1個帶背光的 LCD1602液晶屏。
1.15.LCD12864液晶屏模塊：標準LCD12864液晶屏接口，支持并行液晶屏
1.16.OLED 顯示模塊：0.96寸 OLED液晶屏，128*64顯示。
1.17.TFT彩屏模塊：彩屏采用串行通信方式 ，支持觸摸屏控制，帶背光開關配套2.8寸彩屏，帶觸屏功能，262K 色。
1.18.8個獨立按鍵：8 個獨立按鍵，帶上拉電阻 。
1.19.4X4矩陣鍵盤：4行4列矩陣鍵盤，帶上拉電阻。
1.20.五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向。
1.21.蜂鳴器模塊：無源蜂鳴器。
1.22.DS1302時鐘模塊：DS1302芯片，模塊帶后背電池座。
2、傳感器模塊
2.1.兩路DS18B20 模塊：兩路DS18B20溫度傳感器接口。
2.2.光敏傳感器模塊：集成LM393比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED燈，支持光敏二極管、光敏電阻等光電開關器件。
2.3.火焰?zhèn)鞲衅髂K：集成LM393比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED燈，支持火焰?zhèn)鞲衅鳌?nbsp;
2.4.霍爾傳感器模塊：集成LM393比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持霍爾傳感器。
3、電器控制模塊
3.1.路直流電機接口：ULN2003 驅動芯片。一路可調速直流電機接口； 一路可調速、可調向雙功能電機接口。
3.2.2路步進電機接口：2個ULN2003驅動芯片。兩個標準5線4相步進電機接口。
3.3.2路繼電器：ULN2003驅動芯片，兩個5V繼電器，兩個3P接線端子。
4、數據傳輸、存儲模塊
4.1.2路串口：SP3232 芯片，+3.0v-+5V工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4個。
4.2.AT24C02 存儲模塊：AT24C02 芯片，SOP8封裝。
4.3.模擬量輸入模塊：0V-5V 輸入可調，0R-10K 電阻值可調。
4.4.串轉并模塊：74HC164 芯片，SOP14封裝。
4.5.并轉串模塊：74HC165 芯片,SOP16封裝。
4.6.SD卡模塊：標準SD卡卡槽，SPI控制，4-bit傳輸模式。
4.7. MAX485 模塊：MAX485 芯片，1組2P接線端子輸出，1組插針輸出。
4.8.紅外發射模塊：紅外發射二極管。
4.9.紅外接收模塊：HX838 紅外一體化接收頭。
4.10.PCF8591 AD/DA 模塊：PCF8591芯片，4路模擬量輸入，1路模擬量輸出，IIC通信。
4.11.鎖存器模塊：74HC573鎖存芯片，兼容標準CMOS。
4.12.三八譯碼器：74LS138芯片，TTL電平。
六、核心系統配置
1.標配STM32嵌入式核心系統。
2.配在線下載CPU芯片STM32F103VET6 1片，配STM32仿真器1個。
3.自帶在線下載電路。
七、機箱
1.堅固型框架 ，參考外形尺寸500×360×150mm。
八、軟件
1.集成多種單片機兼容的通用 KEIL 軟件環境，支持匯編和 C 語言的編程、編譯、鏈接和源程序級調試和在線下載。
2.C 語言編程應用設計例程
九、實驗內容
實驗一、單色流水燈、跑馬燈實驗。
實驗二、雙色LED流水燈、跑馬燈實驗。
實驗三、簡易邏輯筆設計實驗。
實驗四、單路數碼管顯示實驗。
實驗五、多路數碼管顯示實驗。
實驗六、簡易實驗數字鐘實驗。
實驗七、點陣屏顯示字符、漢字實驗。
實驗八、獨立按鍵輸入實驗。
實驗九、矩陣鍵盤輸入實驗。
實驗十、搖桿輸入實驗。
實驗十一、蜂鳴器驅動發聲實驗。
實驗十二、簡易電子琴實驗。
實驗十三、直流電機驅動實驗。
實驗十四、直流電機轉速控制實驗。
實驗十五、步進電機驅動實驗。
實驗十六、步進電機轉速控制實驗。
實驗十七、繼電器驅動控制實驗。
實驗十八、LCD1602液晶屏顯示實驗，可顯示字母、數字。
實驗十九、LCD12864液晶屏顯示實驗，可顯示字母、數字、漢字、圖形。
實驗二十、OLED液晶屏顯示實驗，可顯示字母、數字、漢字、圖形。
實驗二十一、TFT彩屏顯示實驗，可顯示字母、數字、漢字、圖形等、全信息嗯顯示。
實驗二十二、紅外發射與接收實驗。
實驗二十三、DS1302時鐘實驗。
實驗二十四、串口通信實驗。
實驗二十五、AT24C02存儲實驗。
實驗二十六、74HC164串行轉并行輸出實驗。
實驗二十七、74HC165并行轉串行輸出實驗。
實驗二十八、SD卡存儲操作實驗。
實驗二十九、MAX485進行485通信實驗。
實驗三十、 PCF8591數模、模數轉換實驗。
實驗三十一、74HC573鎖存器實驗。
實驗三十二、74LS138鎖存器實驗傳感器實驗。
實驗三十三、計算器實驗。
實驗三十四、DS18B20溫度測量。
實驗三十五、外部中斷實驗。
實驗三十六、定時器實驗。
|
|
