CIPS密間隔管地電位檢測技術-檢測陰保系統
|
 |
產品型號：CIPS
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-02-20
關 注 度：3325
生產企業：天津市嘉信技術工程公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹CIPS-埋地管道陰極保護檢測系統
-- 密間隔管地電位檢測技術
儀器背景：
傳統的陰極保護效果測量方法是對埋地管道進行管-地電位測量，通過管-地電位值來判斷管道是否達到-0.85V的保護電位。它使用一個靈敏的毫伏表和硫酸銅參比電極，通常只能在管線上測試樁處進行電位的接觸式測量。該方法的最大問題在于檢測工作只能在測試樁附近的 1-2 米距離內有效，測試樁間絕大部分的管-地電壓無法測量出來。因此，管道沿線的某些局部影響因素，如距離測試樁很近的較大防腐層缺陷可以對測試樁的檢測讀數產生較大的影響。由測試樁上得到的管道防護效果方面的信息十分有限。
CIPS 技術簡介
為打破常規方法的局限，大約在 50 年前發明了 CIPS 檢測方法。檢測過程中，用一根長導線把某個測試樁上的管道連線連接上，沿著管線路由以小間隔測量管地電壓，這樣可測出管道上任意點的防護電位。用一個記錄式的毫伏計替換了常規的毫伏表，可以大量記錄檢測到的電位數據，進而得到整個管線上的保護電位分布圖。
此外，在 CIPS檢測中通過測量保護電流的 ON電位和 OFF 電位，可以消除管道周圍土壤對檢測結果的影響。OFF 電位作為非常有用的參數，在很大程度上消除 IR 讀數過程中出現的錯誤信息。ON/OFF 電位的概念基礎是在陰保電流處于關閉的狀態下，電壓測量中的 IR 成分幾乎同時的衰減，而管體和所接觸的土壤之間電壓衰減則很小（甚至數小時/數天都不會變化）。這樣測得的保護電位（OFF 電位）是非常準確的，可以在沒有 IR 降的影響的基礎上對管道的保護情況進行更好的評估。

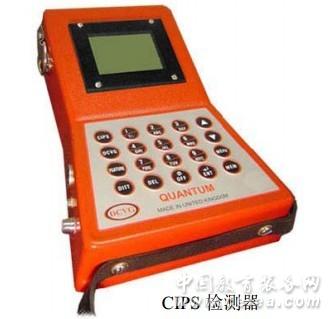

CIPS 的Quantum 數據記錄儀的特點
專用的數據記錄儀，重量?jī)H為 1.25公斤
堅固耐用，適合現場使用。只需把電極連接好，打開 CIPS 沿著管線行走即可
操作簡單，帶有字母的全數字鍵盤
屏幕實時顯示 ON/OFF電位 GPS 狀態等有用信息
四個通道可以同時記錄不同的電位信息
數據存儲器達 32MB，為其它設備內存的 16倍
以 1.2m/秒的速度進行檢測，連續工作 21小時
可與 DCVG 聯合使用，檢測到的防腐層數據同時記錄下來
可配合中斷器以不同的 ON/OFF 時間順序進行檢測
屏幕可以顯示監測到的脈沖的波形。屏幕上可以看到陰極和陽極的波峰、AC干擾，以及陰保電流通/斷引起的小波峰。
DCVG/CIPS 衛星同步斷流器操作方式有 5 種不同的通/斷模式：
直接的 DCVG 或組合的 DCVG/CIPS 0.45 秒 ON, 0.8 秒 OFF (1.25 秒)
DCVG (反向) 0.8 秒 ON, 0.45 秒 OFF (1.25 秒)
DCVG (反向) 1.6 秒 ON, 0.9 秒 OFF (2.5 秒)
常規的 CIPS 3 秒 ON, 2 秒 OFF (5 秒)
常規的 CIPS 4 秒 ON, 1 秒 OFF (5 秒)
天津嘉信結合十多年 DCVG/CIPS 檢測防腐層缺陷及陰極保護的應用經驗，應用先進的微電子及數據庫等軟件開發技術，研發出多功能的密間隔檢測的靜態數據記錄系統 Cips-Logger,防腐層缺陷及陰保DCVG/CIPS 檢測數據處理軟件系統 CIPS-View。 解決了埋地鋼質管道檢測數據的記錄及防腐層檢測數據分析的問題，為廣大客戶提供了應用 CIPS 檢測技術完成管道腐蝕與防護直接評價的有效工具。 |
|
