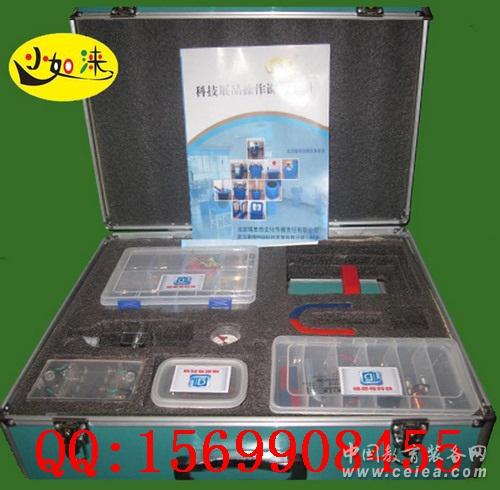

電與磁實驗箱  說 明 書

目　 錄
1.電磁秋千實驗
2.機械能發電機實驗
3.電動機實驗
4.電磁釣魚實驗　　　
　　　
電與磁實驗箱說明書
實驗一 電磁秋千
實驗?zāi)康?br />
　　　了解電轉化為磁的應用，加深對電磁的認識。
實驗器材
　　　電磁秋千1個。
實驗步驟
(1)電磁秋千插上交流電源；
(2)按動電源開關，觀察現象；
實驗結論
在實驗中，我們看到秋千在底座上空不斷的來回?cái)[動，這種擺動不需要人的推力，這是由于秋千座下的磁鐵受底座里的線圈產生的磁力作用后發生的自由擺動現象，是電轉化為磁的一種應用。此實驗的目的是為了加深學生對電轉化為磁效應的認識。
注意事項
實驗結束，整理器材。
　　　
　　　
實驗二 機械能發電
實驗?zāi)康?br />
　　　了解機械能轉轉化為電能的現象。
實驗器材
　　　電動機結構1個、燈泡1個、電流表、電壓表、導線5根。
實驗步驟
　　　   (1)將電動機、燈泡、電流表，通過導線串聯在一起；
　　　   (2)在燈泡上并聯上電壓表；
　　　　(3)較快速轉動電動機手柄，觀察實驗現象；
　　　　(4)更加快速的轉動手柄，觀察實驗現象。
實驗結論:實驗我們可以看到，當通過手柄較快轉動電動機時燈泡能發光，此時，電流表、電壓表上均有讀數顯示，當電動機轉動越快時，燈泡月亮，同時，電流表、電壓表的讀數越大，這便是機械能轉化為電能的現象。
注意事項
實驗結束，整理器材。
　　　
　　　
實驗三 電動機結構
實驗?zāi)康?br />
　　　了解電動機的構造。
實驗器材
　　　電動機1個、電源板1個、導線3根。
實驗步驟
1.實驗分步第一步：
(1)將電動機置于桌面；
(2)拆開電動機，觀察結構；
(3)實驗中能看見電動機由兩塊磁鐵、兩塊磁鐵支撐、一個轉子（有線圈）、兩個電刷和兩個轉子支撐軸承組成；
2.實驗分步第二步：
(4)將實驗第一步中的電動機組裝成原狀；
(5)經過開關連接電動機電源；
(6)合上開關，觀察現象；
實驗結論:實驗可見電動機由兩塊磁鐵、兩塊磁鐵支撐、一個轉子（有線圈）、兩個電刷和兩個轉子支撐軸承組成，當電動機接通電源后轉子不停的在兩塊磁鐵組成的環形空間內轉動，這便是電動機結構和工作狀態。
注意事項
實驗結束，整理器材。
　　　
實驗四 電磁釣魚實驗
知識與技能
1，準備好你的桿子（實驗中要求的）
2，將你的漆包線按同一個方向繞在桿子上3，用兩根引出線分別從哪漆包線兩端接上（注意漆包線表面的絕緣層，用刀把它刮了）4，用干電池接上引線，桿子上就有磁性，能釣起小型的物體。
