IOT-NODE2530節點

同上參數介紹

CC-Debugger編程器

完全兼容TI公司的CC-Debugger，其基礎上進行改進，在布線與布板中充分優化,保證了良好的兼容性和穩定性。
USB口供，不需要外接電源，并能給目標板或用戶板提供3.3V（330mA）；
提供windows系統驅動，一次安裝就可完成即插即用。
支持TI公司CC系列（比如CC2530，CC2540等等）的芯片的開發調試。
詳情鏈接：http://www.wsn.org.cn/_d275860456.htm

電源適配器

5v電源適配器

實驗指導書目錄

光盤

（1）配套文檔：本開發套件配套《IOT-NODE2530用戶手冊》和配套基礎實驗教程《CC2530基礎實驗V1.0》及其實驗源代碼。實驗教程詳細介紹了應用IOT-NODE2530節點開發GPIO、串口、溫濕度傳感器等23個實驗，讓您快速掌握套件的開發使用，免去摸索學習的痛苦
（2）DEMO程序包：提供多個DEMO程序包，方便用戶開發。具有23個CC2530基礎實驗，手把手教你使用CC2530所有外設。提供一個初步的ZigBee實例，在此基礎上，你可以快速掌握基于Z-Stack進行應用開發的基本流程
(3) 開發手冊包： CC2530數據手冊、編程器使用說明等手冊
(4) 相關文檔:包含IOT-NODE2530節點原理圖、CC2530基礎實驗手冊等

配線

串口線、數據線等

物聯網Zigbee實驗箱IOT-NODE2530開發套設備

產品型號：IOT-NODE2530
產品代碼：
產品價格：
折扣率： 0
最后更新：2013-04-23
關注度：4416
生產企業：深聯致遠（北京）科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

芯片

CC2530F256：增強型8位的8051 處理器
板載內存：256KB片內Flash、8KB片內SRAM

低功耗

具有四種低功耗工作模式，最低功耗模式下工作時僅0.4μA的流耗，外部中斷可喚醒系統

射頻頻率

2.4GHz

工作電壓

2.7V~3.6V

射頻

硬件支持802.15.4 2.4GHz物理層協議，可編程使用802.15.4 MAC協議，支持Zigbee，支持自主開發協議，可編程的輸出功率高達4.5dBm

傳輸速率

250 Kbps

節點開關

1個電源選擇開關

供電方式

2節5號電池供電，USB供電以及外接電源供電

接口

1個RS232接口、10針JTAG插座、外擴I/O口、1個兩節電池盒、1個SMA天線座

傳感器

板載高精度溫濕底傳感器，可外擴其他傳感器

板載

五維按鍵一個、按鈕一個、復位鍵一個、 LED指示燈3個、RS232總線適配器一個（含升壓）

協議

節點協議為TI提供的ZigBee協議棧Z-Stack，文檔齊全，實例豐富。基于該協議棧，用戶可以快速開發應用程序

協議分析管理軟件

提供協議分析管理軟件Packet Sniffer ：為快速學習ZigBee協議棧，開發套件提供Packet Sniffer軟件，使您可以分析協議的具體內容，快速掌握ZigBee協議的開發

ZigBee WSN實驗可視化后臺軟件ISNAMP-J

（選配）

ISNAMP-J是專門的ZigBee可視化后臺軟件。通過此軟件可以清楚地看到節點組網效果，如：組網拓撲圖、傳感器數據曲線、黑白傳感器數據場強圖、彩色傳感器數據場強圖等

ZigBee網絡分析儀軟件Sniffer節點程序

（選配）

IOT-NODE2530節點運行Sniffer節點程序從而成為Sniffer節點。可以捕獲到所監控信道通信距離內的所有數據包，監控信道可選擇。方便用戶程序的調試。主要功能特點如下：
監控范圍內指定信道的所有通信數據捕獲
自動分析捕獲數據并動態生成網絡拓撲
通信鏈路分析
獲得接收數據包鏈路質量指示值
數據包傳輸路徑分析
IEEE802.15.4及ZigBee數據包完全解析
節點通信距離分析
可監控分析所有基于Jennic SoC平臺的ZigBee網絡產品

文檔及光盤資料

特有

通過CC2530模塊，可支持與Cortex A8、ARM9等平臺通信及協議轉換

知識產權

《基于Zigbee的傳感網可視化系統》軟件著作權登記證書 2011SR059929

產品詳細介紹

IOT-NODE2530開發套件是一款功能強大的物聯網和無線傳感網絡開發套件，資料齊全，全面支持ZigBee 2007 Pro的無線通信協議和WSN可視化軟件。方便用戶輕松掌握ZigBee協議棧的開發與應用。

模塊介紹

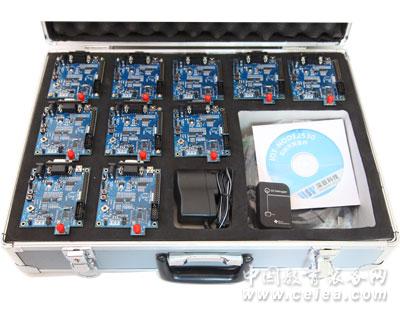

裝箱圖

典型應用
