產品詳細介紹

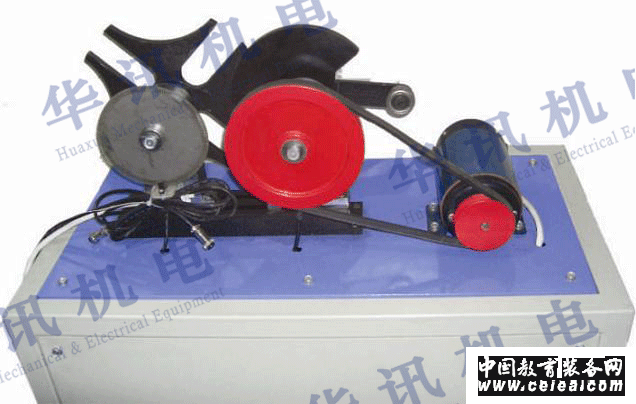

HX-CLT 槽輪機構實驗臺
技術參數：
1、電機功率：125w/220v
2、調速方式及范圍：無級調速，0~400 r/min；
3、槽輪槽數：Z1=4，Z2=5，Z3=6；
4、撥盤圓銷數：n1=1，n2=1，n3=1；
5、拔銷滾子直徑：d1=35mm，d2=32mm，d3=26mm，
6、槽輪中心距：L1=L2=L3=160mm，
7、槽輪外徑：D1=278.96mm，D2=260.86mm，D3=278.34mm；
8、角位移傳感器：1000脈沖/轉；
9、外形尺寸：700×480×420；
10、重量：47kg
基本配置：
1、電機：1臺
2、槽輪（四槽輪、五槽輪、六槽輪3種）；
3、曲柄（3套）；
4、角位移傳感器2個；
5、控制系統1套
6、教學專用軟件1套；
7、隨機工具1套；
實驗?zāi)康模?/span>
1、平面機構的設計及運動學分析
2、加深理解和認識槽輪槽數對傳動平穩性的影響
實驗項目：
1、槽輪機構虛擬設計及實物拼裝（能拼裝四槽機構、五槽機構、六槽機構）；
2、槽輪機構運動規律檢測及分析。
性能特點：
1、可進行機構虛擬設計及實物拼裝；
2、可實現撥桿和槽輪的運動檢測和仿真分析；
3、測試系統以串口通訊，測試數據精度高、速度快、穩定；
4、該系統配套軟件內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
