產品型號：HX-JSC
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-07-29
關 注 度：2248
生產企業：南通華訊機電設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

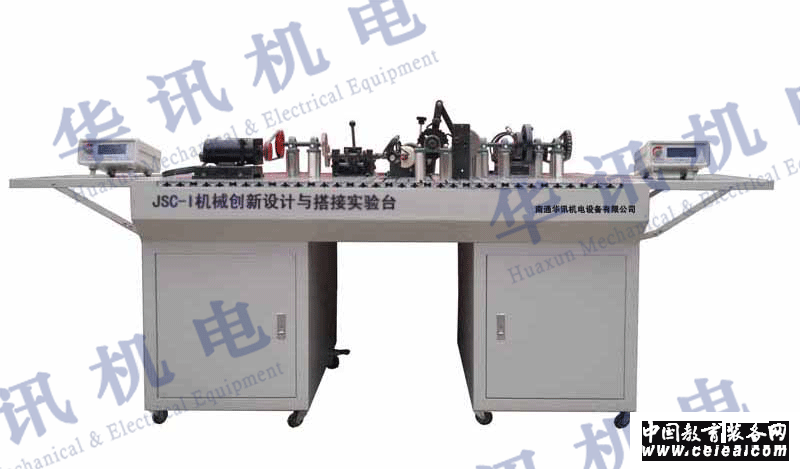

HX-JSC 機械創新設計與搭接實驗臺
技術參數：
1. 電機功率：245w/220v；
調速方式及范圍：無級調速，0-200r/min；
直線位移傳感器：量程200mm；
角位移傳感器：1000柵/轉；
外型尺寸：1800×1000×850。
重量：150kg
基本配置：
1. 電機2臺
直線位移傳感器1個
角位移傳感器2個
控制系統及教學軟件1套
典型方案裝配圖1套
隨機工具1套
實驗目的：
1. 使學生建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念；
獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力；
學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
了解不同復雜機械系統中的運動構件的運動規律和運動學特性。
培養學生的動手能力及創新意識
實驗項目：
1. 20種典型機構運動參數實測、分析、對比；
虛擬運動設計、分析、對比；
機械傳動方案創新、設計、對比；
性能特點：
1、安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機械系統，典型拼裝方案多達20種以上。另外，學生可以自行設計元件，組裝創新作品；
2、定軸輪系、周轉輪系的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神；
3、所有齒輪采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快；4、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響；
2. 檢測系統集數據采集與電機調節控制于一體。檢測系統采以串口通訊，測試數據精度高、速度快、穩定。內容豐富，具有綜合性、開放性的特點；
3. 驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；
