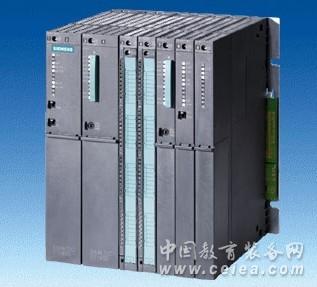

產品詳細介紹西門子S7-400模塊
S7-400
•功能強大的PLC，滿足中、高性能要求。
•要求最苛刻的任務的解決方案。
•品種齊全的模塊和性能分級的 CPU，最佳適應自動化任務。
•通過簡單實施分布式結構可實現靈活的使用；操作簡單的連接方法。
•最佳的通訊和網絡連接選件。
•方便用戶和簡易的無風扇設計。
•當控制任務增加時，可自由擴展。
•多CPU運行：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
通過多處理器計算擴大 S7-400 的整體性能。例如，復雜的任務可以分解為各種技術，如開環控制、計算或通訊，并分配給不同的 CPU。每個 CPU 可賦與其本地的 I/O。
•模塊化：
功能強大的 S7-400 背板總線和可以直接連接到 CPU 的通訊接口可以實現許多通訊線路的高性能操作。例如，這允許把一條通訊線路用于 HMI 和編程任務，一條通訊線路用于高性能和等距運動控制組件，一條通訊線路用于普通 I/O 現場總線。還可以執行額外需要的與 MES/ERP 系統或 Internet 的連接。
•工程和診斷：
尤其是在使用采用高性能工程組件的大量自動化解決方案時，使用 SIMATIC 工程工具可以極為有效地組態和編程 S7-400。為此，提供有可高級語言（如 SCL）、用于順序控制的圖形工程工具、狀態圖和技術功能圖。
本公司銷售西門子可編程控制器，觸摸屏，變頻器，驅動伺服，工業以太網，數控系統。
全新原裝，質量保證，保修一年，價格優勢，提供售后服務！
==============================================
24小時銷售服務熱線 ：13764683783、15618713512
聯系人 ：黃超經理
電 話：021-60440251
傳 真：021-33737848
郵 箱：669309615@qq.com
Q Q：669309615/84423928
地 址：上海市松江區文誠路2188弄
西門子S7-400模塊
S7-400
擁有中端到高端性能的功能強大的 SIMATIC S7-400 PLC。
模塊化、無風扇設計，高度的擴展能力，全面的通訊和網絡能力，方便實施的分布式結構，以及用戶友好的運行處理，使得SIMATIC S7-400是中、高性能應用中滿足特別復雜的控制任務的理想的解決方案。
SIMATIC S7-400 的應用領域包括：
•汽車工業（如生產線）
•機械設備制造，包括專用機械設備制造
•倉儲技術
•鋼鐵工業
•樓宇管理系統
•發電和配電
•造紙和印刷工業
•木材加工
•食品和飲料工業
•過程工程與組態，如：供水和污水處理
•化工和石化
•儀表和控制
•包裝機械
多種性能等級的 CPU，具有用戶友好功能的全系列模板，可為用戶定制實施自動化控制任務。
任務擴展時，可通過使用附加模塊隨時對控制器進行擴展，并且成本不會太高。
SIMATIC S7-400 是一個通用的控制器：
•具有高電磁兼容性和抗震性，可最大限度地用于工業領域。
•可帶電連接、斷開模塊。
西門子S7-400模塊
SIMATIC S7-400有多個型號：
•S7-400：
Power PLC，用于中、高端性能應用，并采用模塊化、免風扇設計。
•S7-400H:
容錯型自動化系統使用冗余設計，可以用于故障安全型應用。
•S7-400F/FH:
故障安全自動化系統也使用冗余設計，同樣具備容錯能力。
S7-400
S7-400自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
•電源模塊(PS)：
用于將120/230 V AC 或 24 V DC電源連接至SIMATIC S7-400。
•CPU：
針對各種性能范圍，都可以提供集成有PROFIBUS DP接口的不同CPU。視型號的不同，也可以為它們配供集成式PROFINET接口。使用PROFIBUS接口，最多可以連接125個PROFIBUS DP從站。PROFINET接口最多可以連接256個PROFINET IO設備。SIMATIC S7-400的所有CPU 可以處理極為大型的組態。此外，在單個中央控制器的多值計算模式下，多個CPU可以協同工作，據此，可以進一步提高系統的性能。這些CPU 處理速度極快，具備確定性的響應時間，因此，其機器周期時間極短。
•信號模板（SM），用于數字量（DI/DO）和模擬量（AI/AO）的輸入/輸出。
•用于連接總線和點對點連接的通訊處理器 (CP)。
•功能模板（FM）：
用于諸如計數、定位和凸輪控制等高要求任務的專家級系統。
根據要求，也可使用下列模塊：
•接口模板(IM)：
用于連接中央控制器和擴展單元。SIMATIC S7-400的中央控制器工作時可支持多達21個擴展單元。
•SIMATIC S5 模塊：
在相關的SIMATIC S5擴展單元中可以尋址SIMATIC S5-115U/-135U/-155U的所有輸入/輸出模塊。此外，在S5 EU 或者直接在CC（借助適配器套接件）中都有可能使用SIMATIC S5的特定IP和WF模塊。
擴展
當用戶需要在應用中使用一個以上的中央控制器時，可以對S7-400進行擴展：
•最多 21 個擴展單元：
中央控制器（CC）上最多可以連接21個擴展單元（EU）。
•接口模塊（IM）的連接：
中央控制器（CC）和擴展單元（EU）是通過發送接口模塊（IM）和接收接口模塊（IM）完成連接的。發送接口模塊插在中央控制器（CC）上，相應的接收接口模塊則插在串行連接的擴展單元（EU）上。中央控制器（CC）上最多可以插接6個發送接口模塊（IM）（其中最多有2個配5-V傳輸器），擴展單元（EU）上則只能插接1個接收接口模塊（IM）。每個發送接口模塊均有2個接口，每個接口均用于連接1條線路。發送接口模塊的每個接口均可以連接至多4個擴展單元（無5-V傳輸器）或者至多1個擴展單元（配5-V傳輸器）。
•電源模塊的固定插槽：
在中央控制器（CC）和擴展單元（EU）的最左側必須始終連接電源模塊。
•C總線受限數據交換：
C總線數據交換僅用于中央控制器（CC）和6個擴展單元（EU）
（EU 1 - EU 6）之間。
•中央擴展：
推薦用于直接安裝在機床旁邊的小型裝置或者小型控制柜。也可以選擇提供5-V電源。 - 中央控制器（CC）和最后一個擴展單元（EU）之間的最大單線距離：
使用5 V傳輸器時為1.5 m；無5-V傳輸器時為3 m。
•用EU進行分布式擴展：
推薦用于占地面積較大、在同一個位置安裝多個擴展單元（EU）的工廠。甚至于可以使用S7-400 EU或者SIMATIC S5 EU。 - 中央控制器（CC）和最后一個擴展單元（EU）之間的最大單線距離：
對于S7 EU為100 m，對于S5 EU為600 m。
•注意 用于S5擴展單元至某個S7-400的分布式連接：
IM 463-2可以用于S7-400的中央控制器（CC），IM 314則用于S5-EU。以下S5 EU可連接S7-400： - EG 183U
- EG 185U
- EG 186 U
- ER 701-2
- ER 701-3
•通過EU 200實現的分布式擴展：
推薦用于占地面積極大的工廠。使用CPU的PROFIBUS DP接口，單條線路可以連接多達125個總線節點。中央控制器與最后一個節點之間的單線最大距離：23 km（使用光纜）。
西門子S7-400模塊
通訊
SIMATIC S7-400擁有不同的通信選項：
•組合了多點接口和DP主站，集成于所有CPU中：
用于同時連接PG/PC、HMI 系統、S7-200 和 S7-300 系統以及其它S7-400系統。
•額外的PROFIBUS DP接口，集成于多種型號的CPU中，用于成本高效地連接分布式I/O系統（例如ET 200）。
•PROFINET CPU 上的集成式PROFINET接口，用于連接分布式I/O系統或者與其它控制器和PC系統進行通信。
•通信處理機，用于連接PROFIBUS總線系統和工業以太網。
•通信處理機，用于功能強大的點對點連接。
PROFIBUS DP進行過程通訊
通過S7-400-CPU的集成式PROFIBUS DP接口（可選），可以連接SIMATIC S7-400并將其作為帶有PROFIBUS DP接口的主站。
以下均可以連接為PROFIBUS DP上的主站：
•SIMATIC S7-400 (CPU, CP 443-5)
•SIMATIC S7-300 (CPU, CP 342-5 DP 或 CP 343-5)
•SIMATIC C7（通過配有PROFIBUS DP接口的C7，或者PROFIBUS DP CP）
•SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308
•帶 PROFIBUS DP 接口的 S5-95U
•帶 PROFIBUS DP 接口的 SIMATIC 505
盡管配有STEP 7的PG/PC或者OP是總線上的主站，但它們僅使用也部分地通過PROFIBUS DP運行的PG和OP功能。
以下設備可作為從站連接：
•分布式 I/O 設備，例如 ET 200
•現場設備
•SIMATIC S7-200, S7-300
•C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP
•SIMATIC S7-400 (只有通過 CP 443-5)
使用多點接口 (MPI) 進行數據通訊
多點接口（MPI）是集成于SIMATIC S7-400的CPU內部的一種通信接口。
它用于
•編程和參數化
•人機界面接口，和
•建立涉及到對等通信伙伴的簡單網絡拓撲
•可選擇的連接選項：
MPI 可以實現同時連接 32 個節點： - PGs/PCs
- HMI 系統
- S7-200 (作為從站)
- S7-300
- S7-400
- C7
•通訊連接：
S7-400 CPU可以同時建立多達96個連接（取決于的CPU型號）： - 至節點，
- 至相關C總線（內部通信總線，見后文）上的C總線節點（例如通信處理機），
- 至通過通信處理機連接的節點，例如工業以太網節點。此外，通信處理機必須為C總線節點。
•內部通訊總線(C-bus);
使用S7-400的C總線，通過MPI或DP接口，可以尋址配有C總線接口的通信處理機和功能模塊。這可以從編程設備直接訪問在 C 總線上連接的模塊。通過接口模塊可以將 C 總線最多轉到 6 個擴展單元。
•MPI 的性能數據： - 最多 32 個 MPI 節點
- 數據傳輸速率高達12 Mbit/s
•靈活的安裝選項：
可靠的組件用于建立 MPI 通訊： 不低于PROFIBUS和“distributed I/O”產品系列的總線電纜、總線連接器和RS 485中繼器（12 Mbit/s）。
使用這些組件，可以根據需求實現設計的最優化調整。例如，任意兩個MPI節點之間最多可以開啟9個中繼器，以橋接更大的距離。
•DP主站：
還可將 S7-400 的 MPI 作為 DP 主站組態。此后，最多可以連接32個最大傳輸速率為12 Mbit/s的DP從站。據此，編程功能和人機界面功能得以保留下來
使用通信處理機的數據通信（點對點）
使用CP 441通信處理機，可以建立功能強大的點對點連接。
•多種連接選件：例如，可以連接以下設備： - PC
- SIMATIC S5/S7
- 工業PC
- 其他供應商提供的 PLC
- 掃描儀、條形碼閱讀器、識別系統
- 機器人控制
- 打印機
•可變接口：
可更換接口模塊，據此可以使用不同的傳輸介質進行通信： - 20 mA (TTY)
- RS 232C (V.24)
- RS 422/485
通過 CP（PROFIBUS 或工業以太網）的數據通訊
通過CP 443-x通信處理機，可以將SIMATIC S7-400連接至PROFIBUS和工業以太網總線系統。
例如，可以連接以下設備：
•SIMATIC S7-200 (通過 PROFIBUS)
•SIMATIC S7-300
•SIMATIC S7-400
•SIMATIC S5-115U/H、S5-135U 和 S5-155U/H
•編程器
•PC 機
•SIMATIC HMI 人機界面系統
•數控裝置
•機器人控制
•工業PC
•驅動控制器
•其它廠商設備
設計
S7-400系統的實現可以使用模塊化設計，并可以簡單地忽略插槽規則。S7-400的突出特點是工作穩定可靠，無需風扇，且其中的信號模塊支持熱插拔。
S7-400設計簡潔，使用靈活，操作極為方便：
•模塊安裝非常簡單。
•背板總線集成在安裝機架中
•配有機械部件數碼編號，模塊更換極為簡便。
•現場證明可靠的連接。
•TOP 連接：
預裝配接線配有1至3針接口和螺釘端子或彈簧端子。
•規定的安裝深度：
所有接口和接頭都應該安裝在模塊和保護蓋板的內部。
•沒有槽位規則。
通訊
CPU和通信處理機支持以下通信類型：
•過程通訊;
對于通過總線（AS-接口、PROFIBUS DP 或者 PROFINET）實現循環尋址的I/O模塊（互換過程圖像）。從循環執行級調用過程通信
•數據通訊;
用于自動化系統之間、或 HMI 站
與多個自動化系統之間的數據交換。 數據通信循環地進行，也可以基于事件驅動通過塊由用戶程序發起。
數據通訊
SIMATIC S7-400擁有不同的數據通信機制：
•使用全局數據通信（GD），實現聯網CPU之間數據包的循環交換。
•借助通信功能，與伙伴完成事件驅動型通信。
網絡連接通過MPI、PROFIBUS或PROFINET實現。
全局數據(GD)
通過MPI，使用“全局數據通信”服務，聯網CPU彼此之間可以循環地交換數據（最多可達 16 GD 數據包，每個循環中最大 GD 數據包容量為 64 個字節）。據此，可以實現，例如，某個CPU訪問另一個CPU的數據、位存儲單元和過程圖像等信息。如果網絡上連接有S7-300，則數據交換的數據包限于最大22個字節。只能通過 MPI 進行全局數據交換。使用 STEP 7 中的 GD 表執行組態。在分段 CR2 安裝架中，兩個 CPU 可以通過使用 GD 的 C 總線通訊。
通訊功能
使用系統已經集成的塊，可以建立S7/C7伙伴之間的通信服務。
這些服務是：
•S7的MPI 和 PROFIBUS基本通信
•通過 MPI、C 總線、PROFIBUS 和 PROFINET/工業以太網的 S7 通訊。
使用reloadable塊，可以建立與S5伙伴和非西門子設備之間的通信服務。
這些服務是：
•通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。
•通過 PROFIBUS 和工業以太網進行的標準通訊（通過 PROFIBUS/工業以太網進行的開放式用戶通訊）。
與全局數據不同的是，對于通信功能，必須為其建立通信連接。
集成到 IT 領域中
借助自動化工程組態，使用S7-400，可以更加方便地接入現代化的信息技術世界。使用插件CP 443-1 Advanced，可以實現以下功能：
•使用任何HTML工具，創建自己的Web網頁。方便地將S7-400的過程變量賦給HTML對象。
•通過這些網頁使用標準瀏覽器監控S7-400。
•通過FC調用，從S7-400的用戶程序中發送電子郵件。
•通過撥號網絡（例如ISDN），使用TCP/IP的WAN特性實現遠程編程。
S7-400 PROFINET CPU集成有Web服務器。因此，標準Web瀏覽器可以讀出S7-400站中的信息：
•CPU 一般信息
•診斷緩沖區的內容
•變量表
•標簽狀態
•模塊的狀態
•報文
•工業以太網的相關信息
•OUC 連接的診斷
•PROFINET 節點的拓撲結構
•通過用戶指定網頁可顯示過程數據及用戶數據
Web 服務器之中的安全機制可用，也可使用用戶權利并支持 HTTPS 協議。
等時同步模式
使用系統功能“等時同步模式”，可以同步耦合
•分布式信號采集、
•信號傳輸和
•程序執行
等時 PROFIBUS 和 PROFINET的循環周期
創建了自動化解決方案，可以以固定間隔時間（常量總線周期時間）捕捉并處理輸入和輸出信號。同時創建了前后一致的部分過程圖像。
借助常量總線周期時間和分布式I/O同步信號處理技術，S7-400確保可以精確地重現規定的過程響應時間。
為等時同步模式系統功能提供了極為豐富的支持組件，可以處理運動控制、測量值采集和高速控制等領域的苛刻任務。
在分布式自動化解決方案中，目前的SIMATIC S7-400開始涉足重要的高速加工處理應用領域，并確保可以獲得最高的精度和可重現性。這意味著可以以穩定的優質產品不斷地擴大生產數量。
在運行模式更改硬件組態（運行時組態，CiR）
使用SIMATIC S7-400，在工廠運轉期間，無需重新啟動設備，就可以實現硬件組態的更改。例如，可以實現以下工作：
•添加分布式I/O節點（PROFIBUS DP 或者 PA從站），和
•為 ET 200M I/O 系統添加模塊或者重新參數化系統內的模塊。
CiR，即運行時組態，可以在設備運轉期間完成設備的擴展和轉換工作，進一步降低了設備調試和加工重組所需要的時間。此外，該系統功能還可以靈活地響應加工工藝的更改（例如，加工工藝的優化），因為沒有必要因硬件組態的更改對設備進行重新初始化或者同步等工作。
模塊的診斷和過程監視
SIMATIC S7-400的大量輸入/輸出模塊都具有智能功能：
•監視信號(診斷)
•監控來自過程的信號（硬件中斷）
診斷
智能診斷系統可以用來判斷模塊的信號采集（針對數字量模塊）或者模擬量處理（針對模擬模塊）是否正工作于無故障狀態。在診斷分析中，必須區分可參數化和非參數化診斷消息：
•可參數賦值的診斷報文：
僅由合適的設定參數啟用之后才會發出診斷消息。
•非參數化診斷消息：
這些消息的發出是一個常規事件，即該過程與參數化無關。
如果某個診斷消息處于激活狀態（例如“無傳感器輸入”），則模塊會發起一個診斷中斷（若已經為該診斷消息設置了參數，則僅在相應的參數化過程之后才會產生中斷）。CPU會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（OB 82）。通過硬件中斷可以監控過程信號，并且，可以觸發針對信號變化的響應。
|
|
