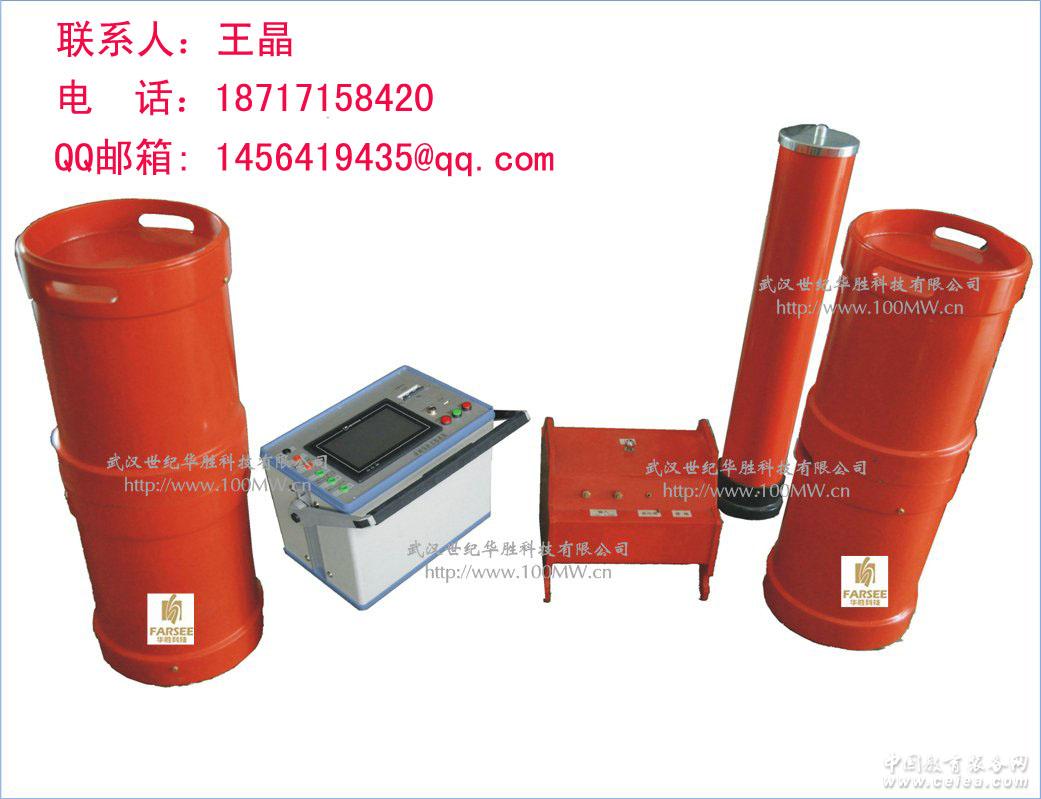

FS系列調頻串聯諧振試驗裝置-武漢世紀華勝
|
 |
產品型號：FS系列
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-12-26
關 注 度：3530
生產企業：武漢世紀華勝科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹◆ 概述
變頻串聯諧振試驗裝置是運用LC串聯諧振的原理，通過改變輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置適用于大容量、高電壓的電容性絕緣試品，如發電機、電力變壓器、GIS和高壓交聯電力電纜、互感器、套管等的高壓耐壓試驗。 華勝FS系列變頻串聯諧振高壓試驗裝置符合國家有關高壓試驗的規程規范。
◆ FS系列調頻串聯諧振試驗裝置主要功能和特點
☆ 裝置可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
☆ 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
☆ 支持多種試驗?zāi)Ｊ�。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗?zāi)Ｊ�，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
☆ 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
☆ 保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
◆ FS系列調頻串聯諧振試驗裝置主要技術參數
☆ 諧振電壓波型：正弦波，波形畸變率＜1.0% 。
☆ 輸出頻率：30～300Hz
☆ 工 作 制：滿功率輸出下，連續工作時間60min 。
☆ 品質因素：30～80
☆ 工作電源：380/220V±10%，50±0.5Hz。
☆ 工作環境：溫度－10℃～+50℃； 濕度＜95%，無凝露狀況 。
◆ FS系列調頻串聯諧振試驗裝置各種耐壓試驗的比較
☆ 比較內容 工頻耐壓 直流耐壓 變頻耐壓 0.1Hz耐壓
☆ 耐壓等效性 好 差 好 好
☆ 絕緣破壞性 小 大 小 小
☆ 操作安全性 較高 較低 較高 高
☆ 試驗接線 復雜 較復雜 較復雜 最簡單
☆ 最高電壓 較高 較高 較高 ≤90kV
☆ 設備重量 最大 最小 較大 小
◆ FS系列調頻串聯諧振試驗裝置適用范圍：
☆ 電纜變頻諧振裝置。
☆ 發電機交流耐壓裝置。
☆ 變電站電氣設備交流耐壓諧振裝置。
☆ CVT檢驗用諧振升壓裝置。
◆產品別稱：
“調頻串聯諧振試驗裝置”別稱：串聯諧振高壓耐壓裝置，變頻串聯諧振裝置。
產品價格
電議或發詢價函
申明：【FS：華勝字母縮寫】武漢世紀華勝科技有限公司已注冊商標，互聯網上凡涉及到FS系列電氣產品，均出自本公司。引用本公司產品及型號時，請先聯系。盜用及假冒者，我們將追究其法律責任。如需了解FS系列調頻串聯諧振試驗裝置詳細性能參數，實驗原理，技術問答，說明書，請瀏覽武漢世紀華勝科技有限公司官方網站和產品站。
產品瀏覽：FS系列調頻串聯諧振試驗裝置
|
|
