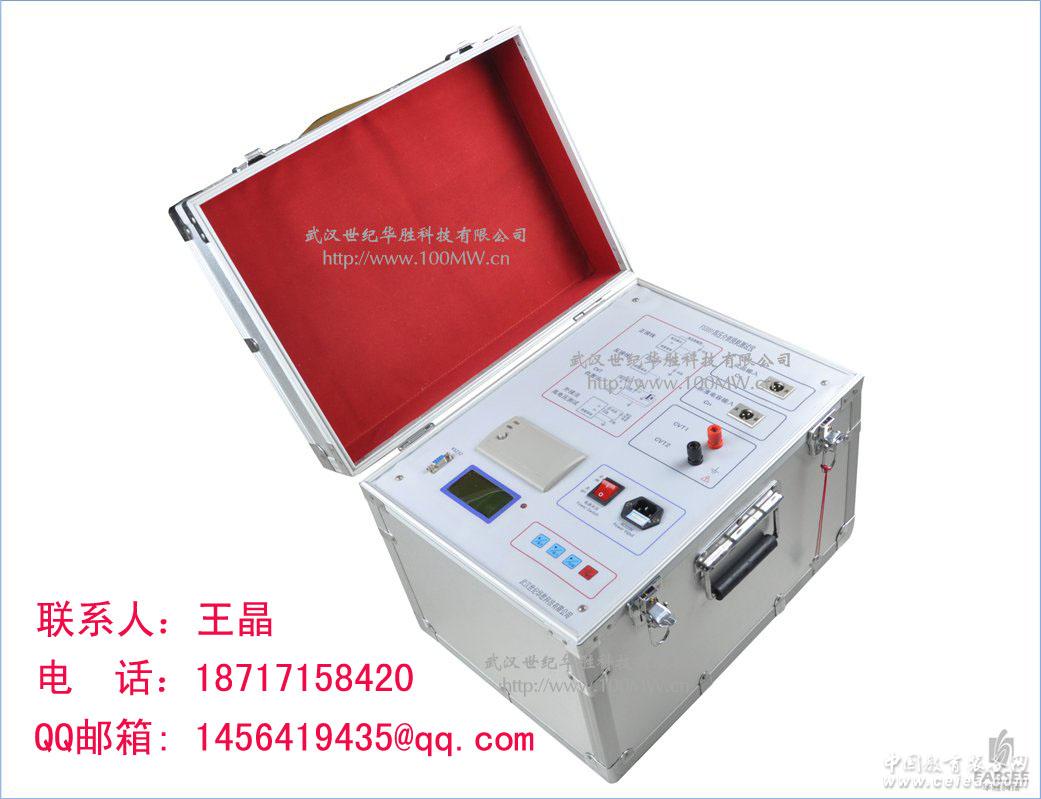

產品型號：FS3001
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-12-26
關 注 度：3093
生產企業：武漢世紀華勝科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹◆ 概述
電氣設備絕緣介質損耗因數（tanδ）測試是電力系統絕緣檢測最精密、最主要和最常用的試驗方法之一。測試tgδ值可有效發現絕緣的受潮、絕緣分層、穿透性導電通道、絕緣老化污穢等缺陷。但是常規試驗儀器現場測試tgδ時，存在接線復雜、抗干擾能力差和反接法測試數據誤差大等缺點。華勝FS3001高壓抗干擾介質損耗測試儀采用最新抗干擾技術，操作簡單安全，測試數據準確，符合國家新頒布電力行業標準《高壓介質損耗測試儀通用技術條件 DL/T962-2005》的要求。
◆ FS3001高壓介質損耗測試儀主要特點和功能
☆ 具有多種測試方式：可選擇正/反接線、內/外標準電容器和內/外試驗電壓進行測試，可測CVT，適應不同現場要求。
☆ 內置SF6標準電容器，tgδ<0.005%，受空氣濕度影響小。
☆ 抗干擾效果好：采用最新抗干擾技術，能有效地消除現場電場干擾對測試的影響，適用于500kV及以下電壓的強干擾現場試驗。
☆ 高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
☆ 測試重復性好，測試準確度不受電壓影響。
☆ 一體化結構，重量適中，便于攜帶。
☆ 大屏幕帶背光中文液晶顯示器，菜單提示操作，使用方便。
☆ 內置打印機，及時打印保存測試數據。
☆ 高壓電纜連接至試品，保證安全；儀器未接地報警，安全措施完善。
◆ FS3001高壓介質損耗測試儀主要技術參數
☆ 額定工作條件： 環境溫度：0~40℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2）
☆ 相對濕度：30%~85%
☆ 供電電源：電壓：220±10%V，頻率：50±1Hz
☆ 外型尺寸：450×330×380 mm3
☆ 儀器重量：≤16kg
☆ 電子電路功耗：不大于40VA
☆ 測試范圍：
1.介質損耗（tgδ）測試范圍 0～1 ，分辨率0.0001
2.電容量（Cx）分辨率0.01PF，測試范圍如下 ：
（1）內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kV 0.75kV 1kV 30PF~1.5μF
（2）外接方式
“外接升壓器”方式最高試驗電壓10kV；
“外接Cn”方式（外接高壓、外接標準電容器）最高試驗電壓由標準電容器和被試品決定（Umax=Imax/ωC）。
標準回路最大電流50mA(In=UωCn) ，被試回路最大電流2A（Ix=UωCx）
☆ 內部升壓器輸出能力
試驗電壓 額定輸出電流
5KV 7.5KV 10KV 100mA
1.5KV 2.25KV 3K 300mA
0.5kV 0.75kV 1kV 500mA
☆ 基本測試誤差
產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下，基本測試誤差應符合下表規定。
測試內容 電容量范圍（Cx） 試品是否接地 基本誤差
介質損耗因數tgδ 50pF~60000pF 不接地 ±(1%讀數+0.0005)
接地 ±(1%讀數+0.0010)
10pF~50pF或60000pF以上 不接地 ±(1%讀數+0.0010)
接地 ±(2%讀數+0.0020)
3pF~10pF 接地與不接地
電容量 50pF以上 接地與不接地 ±(1%讀數+1pF)
50pF以下 ±(1%讀數+2pF)
◆ 儀器別稱：
“高壓介質損耗測試儀”別稱：抗干擾高壓介質損耗測試儀，介損測試儀，介質損耗因數測試儀，介損儀，tgδ測試儀，tanδ測試儀，介損電橋測試儀，介質損耗測試裝置，介質損耗測試儀。
