產品型號：TE-ZJF-3
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-04-03
關 注 度：3128
生產企業：江蘇泰爾自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一.概 述

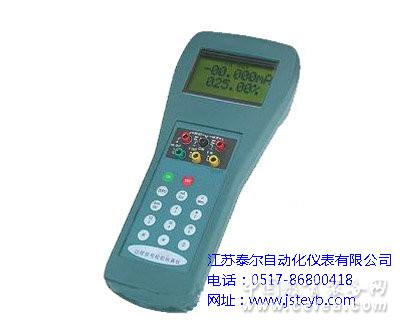

TE- ZJF-3過程信號校驗仿真儀是專為工業過程控制設計，智能菜單提示，全數字化操作，功能齊全，18種輸入、輸出熱工量，同步運行，獨立操作，相互隔離。擁有一臺該儀表，即可輕松完成日常維護、校準工作。
二.特 點
1、全中文背光藍屏顯示，可全天候使用;
2、有V、mV、mA、Ω和熱電偶(TC)、熱電阻(RTD)信號的輸出與測量;
3、具有頻率(Hz)的測量與仿真功能;
4、24V DC配電為變送器提供回路電源，井可同時測量變送器所輸出的mA值;
5、測量熱電偶(熱電阻)信號時，同時顯示mV(Ω)、℃值，無須再查分度表;
6、采用高精度測溫傳感器為熱電偶提供冷端補償;
7、所有信號均可在任意位數上進行微調或連續增減;
8、具有模擬變送器功能，可校驗DCS通道4-20mA回路電流;
9、備有RS232通信接口，通過PC實現儀表超差的快速修正;
三.輸出指標
輸 出 量 程 分辨率 精度（%讀數+%滿量程） 負 載 備 注
電壓（mV) 0-±99.999 1μv 0.02%+0.015% 200Ω(min) 直流
電壓（V） 0-±9.9999 0.1mv 0.02%+0.02% 200Ω(min) 直流
電流（mA) 0-±25.000 1μA 0.02%+0.025% 20Ω＜ R＜ 50Ω 直流
仿真電阻（Ω） 0-999.99 0.01Ω 0.02%+0.01% R×1＜10V
50μA＜1＜ 10 mA
電壓（V） 24 ±10% 30mA(max) 儀表電源
頻率（Hz) 0-1K 0.01Hz 0.02%+0.02% 10KΩ TTL方式
四.熱電阻測量和輸出準確度
熱電阻類型 測量范圍 給定準確度范圍（℃） 準 確 度
測 量 輸 出
Pt100 -50~600 -50~200 0.2 0.2
200-600 0.25 0.2
Cu100 -50~150 -50~150 0.5 0.5
Cu50 -50~150 -50~150 0.5 0.5
五.測量指標
測 量 量 程 分辨率 精度（%度數+%滿量程） 輸入阻抗 備 注
電壓（mV) 0~±100.000 1μV 0.02%+0.02% 10—9Ω 直流
電壓（V） 0~±10.0000 0.1mV 0.02%+0.25% 1MΩ 直流
電壓（V） 0~±50.000 mV 0.02%+0.025% 1MΩ 直流
電流（mA) 0~±25.0000 0.1μV 0.02%+0.025% 50Ω 直流
電阻（Ω） 0~999.99 0.01Ω 0.02%+0.02%
電阻（Ω） 0~9999.9 0.1Ω 0.02%+0.02%
頻率（Hz) 0~10K 0.1Hz 0.02%+0.02% 10KΩ TTL方波
六.熱電偶測量和輸出準確度
熱電偶類型 測量范圍 給定準確度范圍 準 確 度
測 量 輸出
S型 0~1600 0~400 1.6 1.2
400~1600 1.0 0.9
R型 0~1760 0~100 1.6 1.5
100~500 1.3 1.2
500~1760 1.0 1.0
B型 0~1800 600~900 1.3 1.0
900~1200 1.0 0.9
1200~1800 0.8 0.8
K型 -200~1200 -200~100 0.6 0.6
-100~100 0.5 0.5
100~600 0.5 0.4
600~1200 0.4 0.4
N型 -200~1300 -200~100 1.0 0.6
-100~1300 0.6 0.5
E型 -200~1000 -200~100 1.3 0.9
-100~0 0.5 0.4
0~700 0.3 0.4
700~1000 0.4 0.3
J型 -200~1200 -200~100 0.6 0.5
-100~1200 0.5 0.4
T型 -200~400 -200~0 0.8 0.8
0~300 0.5 0.6
300~400 0.4 0.4
鎢錸3-鎢錸5 0~2300℃ 0~2300℃ 0.5 0.5
鎢錸5-鎢錸26 0~2300℃ 0~2300℃ 0.5 0.5
鎢錸5-鎢錸20 0~2300℃ 0~2300℃ 0.5 0.5
鎢-鎢錸26 0~2300℃ 0~2300℃ 0.5 0.5
聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化，恕不另行通知。
|
|
