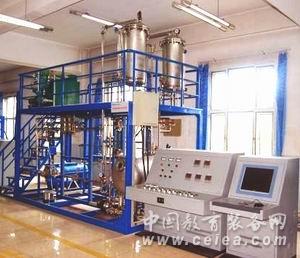

產品詳細介紹江蘇昌輝LTSSX-A流體輸送實訓裝置系統
一、系統組成及特點
流體輸送單元操作實訓系統主要由設備框架、機械設備（低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門）、動力輸送設備（不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機）、檢測系統（離心泵輸送流量檢測控制，真空輸送流量檢測控制，容積式輸送旋渦流量檢測，壓力輸送流量檢測，離心泵輸送液體溫度檢測，離心泵輸送泵前負壓、泵出口壓力檢測，阻力壓損檢測）、流量檢測儀表（渦輪流量計、孔板流量計、玻璃轉子流量計、高壓玻璃轉子流量計）、就地顯示檢測控制儀表、就地智能儀表電器控制臺、就地計算機控制操作臺、就地控制計算機等組成。
二、系統功能及訓練目標
1.包括液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測定崗位；離心泵特性及管路特性測定崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位。
2.能夠進行阻力測定（光滑管、粗糙管）及管路特性測定、離心泵的串并聯；離心泵故障聯鎖；空壓機的開停車，壓力緩沖罐的調節；水力噴射真空機組的開停車；真空度調節方法；離心泵和管路的特性曲線；直管阻力和閥門局部阻力測定；離心泵的變頻調節、電動閥開度調節和手閘閥調節；貯罐液位高低報警，液位調節控制；液封調節；離心泵吸程高度測量。
3.使學生了解各種閥門的結構以及適用場合，了解水力噴射真空機組的結構及流量調節方法。了解離心泵的氣蝕、氣縛等多種不正常現象的產生原因及消除方法。
|
|
