產品型號：lattice
產品代碼：2014676767
產品價格：60
產品編碼：LATTICE
計量單位：套
折 扣 率： 0
最后更新：2014-09-18
關 注 度：4464
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹按照Lattice下載線標準電路制作，兼容JTAG/ISP模式，兼容Lattice公司的模擬器件、數字器件，下載線長度約120cm，直接使用ispVM即可下載。
提示：該下載線有10Pin和8Pin兩種接口規格，購買請注意。
一、Lattice下載線圖片：
10Pin接口圖示

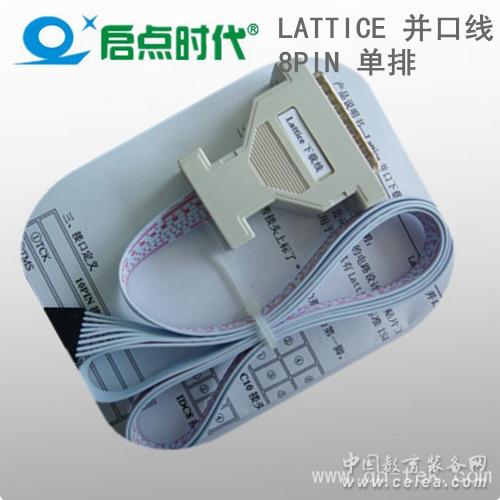

8Pin接口圖示
二、接頭引腳排布
排線紅色線或者接頭上標了“▼”的那端為第一腳，引腳分布關系如下：
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC10接頭引腳排布
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
IDC8 Pin接頭引腳排布
三、接口定義：
10Pin接口定義：
①TCK ②NC
③TMS ④GND
⑤TDI ⑥VCC
⑦TDO ⑧GND
⑨TRST ⑩ENABLE
8Pin接口定義
Pin
引腳定義
1
VCC
2
TDO
3
TDI
4
ispEN
5
NC
6
TMS
7
GND
8
TCK
注：NC表示沒有任何連接，直接懸空即可。
Lattice ISP接口和JTAG接口定義對照表：
ISP管腳名稱
JTAG管腳名稱
SDO
TDO
SDI
TDI
MODE
TMS
SCLK
TCK
